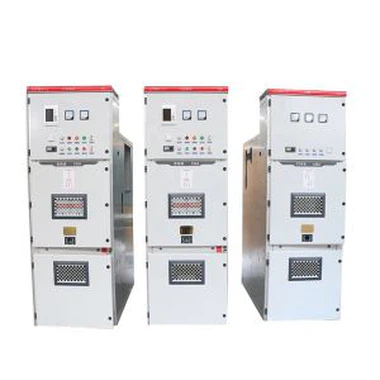

FYG-12 বৈদ্যুতিক সুইচগিয়ার প্যানেল ক্যাবিনেট

FYG-12 সলিড ইনসুলেটেড সুইচগিয়ার মধ্যম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য উপযুক্ত যার রেটেড ভোল্টেজ 10kV এর কম এবং 1250A এর নিচে রেট করা বর্তমান। এটি SF6 রিং প্রধান ইউনিটের চেয়ে বেশি নির্ভরযোগ্য, এবং অ্যাপ্লিকেশনের বিস্তৃত পরিসরের জন্য আরও উপযুক্ত।

অনুসন্ধান পাঠান

বিবরণ

বৈশিষ্ট্য:

• ভিতরে SF6 গ্যাস নেই, চাপের ট্যাঙ্ক ডিজাইনিং এড়ানো।

• সমস্ত লাইভ পার্টস ইপোক্সি রজন এবং সিলিকন রাবারে সিল করা বা এমবেড করা হয়, সম্পূর্ণভাবে উত্তাপযুক্ত এবং সম্পূর্ণরূপে আবদ্ধ কাঠামো, নিরাপত্তা সুরক্ষা স্তর: IP67।

• সমস্ত অপারেটিং মেকানিজম একটি বাক্সের ভিতরে সিল করা, সত্যিই রক্ষণাবেক্ষণ-মুক্ত।

• উন্নত ফেজ বিচ্ছেদ নকশা, পর্যায়গুলির মধ্যে ত্রুটি এড়াতে স্বাধীন ফেজ নিরোধক।

• ইউনিট এক্সটেনশন, পরিবর্তন এবং প্রতিস্থাপনের সুবিধার্থে স্ট্যান্ডার্ড মডুলার ডিজাইন।

• প্রতিটি পর্বের সুইচ কাজের অবস্থান স্বাধীনভাবে পর্যবেক্ষণ করা যেতে পারে।

• নিরাপদ, স্মার্ট, পরিবেশ-বান্ধব, নমনীয় সমাবেশ সক্ষম, বিশেষ পরিবেশে প্রয়োগ করার জন্য ভাল কর্মক্ষমতা।

• 'ফাইভ-সুরক্ষা' ফাংশন অর্জনের জন্য একাধিক যান্ত্রিক ইন্টারলক।

• সম্পূর্ণ ইনডোর এবং আউটডোর অ্যাপ্লিকেশন সমাধান।

কাজের পরিবেশ

উপকূলীয় এলাকা: প্রক্রিয়াটির সম্পূর্ণ সিল করা কাঠামো, উপকূলীয় এলাকায় দীর্ঘমেয়াদী প্রয়োগ নিশ্চিত করতে পেশাদার উচ্চ লবণ স্প্রে পরীক্ষার সরঞ্জাম।

নিম্ন তাপমাত্রার এলাকা: কঠিন উত্তাপযুক্ত সুইচগিয়ারের জন্য SF6 এর প্রয়োজন নেই, তাই নিম্ন তাপমাত্রার মধ্যে নিরোধক গ্যাস তরল হওয়ার কারণে সম্ভাব্য সমস্যা এড়ানো যেতে পারে।

মালভূমি এলাকা: SF6 অনুপস্থিতির কারণে, উচ্চ উচ্চতার এলাকায় গ্যাস ট্যাঙ্কের ভিতরে এবং বাইরের মধ্যে বড় চাপের পার্থক্যের কারণে সৃষ্ট সমস্যাগুলি এড়ানো যায়।

বিস্ফোরণ নিষিদ্ধ স্থান: সুইচটি ইপোক্সি রজন বুশিং দিয়ে সিল করা ভ্যাকুয়াম ইন্টারপ্টার গ্রহণ করে যা গ্যাসের এক্সপোজার এবং বিস্ফোরণ প্রতিরোধ করতে পারে।

শ্রমিকদের সাথে বেসমেন্ট: একই অবস্থায় SF6 এর ঘনত্ব বাতাসের চেয়ে 5 গুণ বেশি। তাই যদি একটি ঐতিহ্যবাহী RMU-এর SF6 লিক হয়ে যায়, তাহলে এটি নিচু এলাকায় জমা হবে, ফলে সেখানকার শ্রমিকরা ক্ষতিগ্রস্ত বা দমবন্ধ হতে পারে।

ঘন ঘন স্যুইচিং অপারেশন পরিস্থিতি: সলিড ডাইইলেকট্রিক ডিজাইন করা RMU এর জন্য স্যুইচ অপারেশন 20,000 বারে পৌঁছায়।

পরিবেশগত সুরক্ষার জন্য উচ্চ প্রয়োজনীয় অঞ্চলগুলি: আমাদের কঠিন উত্তাপযুক্ত সুইচগিয়ারে SF6 নেই, যা এক ধরণের গ্রিনহাউস গ্যাস।

বাতাস এবং বালুকাময় এলাকা: লাইভ অংশগুলির আইপি রেটিং IP67 এ পৌঁছেছে। কন্ট্রোল সার্কিট বগি বিশেষভাবে চিকিত্সা করা হয়, তাই আমাদের পণ্য দীর্ঘ সময়ের জন্য বাতাস এবং বালুকাময় এলাকায় কাজ করতে পারে।

উচ্চ তাপমাত্রা পরিবেশ: উচ্চ তাপমাত্রা পরিবেশের বিশেষ এলাকার জন্য উপযুক্ত, স্বাভাবিক অপারেশনের সর্বোচ্চ তাপমাত্রা 70 ডিগ্রি পর্যন্ত। উচ্চ তাপমাত্রা পরিবেশগত পরীক্ষা সঞ্চালিত হয়েছে.

টেকনিক্যাল প্যারামিটার:

		মডিউল সি	মডিউল এফ	মডিউল ভি
		লোড সুইচ	লোড সুইচ প্লাস ফিউজ	ভ্যাকুয়াম সার্কিট ব্রেকার	সংযোগ বিচ্ছিন্নকারী	আর্থিং সুইচ
রেটেড ভোল্টেজ	কেভি	12	12	12	12	12
আর্ক কোনচিং		শূন্যস্থান	শূন্যস্থান	শূন্যস্থান
রেট করা বর্তমান	A	630	1250	630/1250	630/1250	630/1250
রেট ফ্রিকোয়েন্সি	Hz	50	50	50	50	50
শক্তি ফ্রিকোয়েন্সি প্রতিরোধ পর্যায়গুলির মধ্যে ভোল্টেজ, পি হ্যাস টু আর্থ/ওপেন কন্টাক্ট	কেভি	42/48	42/48	42/48	42/48	42/48
বজ্রপাত প্রতিরোধ পর্যায়গুলির মধ্যে ভোল্টেজ, ফেজ টু আর্থ/ওপেন কন্টাক্ট	কেভি	75/85	75/85	75/85	75/85	75/85
রেটেড পিক উইথস্ট্যান্ড কারেন্ট	কেএ	50		50/63	50/63	50/63OUT
আইপি রেটিং		67	67	67	67	67
যান্ত্রিক সহনশীলতা	বার	10000	10000	10000	3000	3000
