গ্যাস ইনসুলেটেড সুইচগিয়ার সুবিধা
SF6 উচ্চ-ভোল্টেজ সালফার হেক্সাফ্লোরাইড সার্কিট ব্রেকার, সুইচগিয়ার এবং বৈদ্যুতিক শিল্পে অন্যান্য বৈদ্যুতিক সরঞ্জামগুলিতে গ্যাসীয় অস্তরক হিসাবে ব্যবহৃত হয়, সাধারণত তেল নিমজ্জিত সার্কিট ব্রেকার (OCBs) প্রতিস্থাপন করে যাতে ক্ষতিকারক পলিক্লোরিনেড বাইফেনিলস (PCBs) থাকতে পারে। SF6 প্রেসারাইজড গ্যাস গ্যাস ইনসুলেটেড সুইচগিয়ার (GIS) এ একটি নিরোধক হিসাবে ব্যবহৃত হয় কারণ এটির বায়ু বা শুষ্ক নাইট্রোজেনের তুলনায় অনেক বেশি অস্তরক শক্তি রয়েছে। এর অনন্য ডাইইলেকট্রিক বৈশিষ্ট্যের কারণে, পাওয়ার কোম্পানিগুলি ভোল্টেজ বৈদ্যুতিক নিরোধক অর্জনের জন্য পাওয়ার সিস্টেমে SF6 এর উপর ব্যাপকভাবে নির্ভর করে। , বর্তমান বাধা, এবং ট্রান্সমিশন এবং বিতরণে চাপ নির্বাপণ। যখন সালফার হেক্সাফ্লোরাইড (SF6) ট্রান্সমিশন এবং ডিস্ট্রিবিউশন (T&D) সরঞ্জামের ভিতরে সিল করা হয়, তখন সুইচগিয়ার, সার্কিট ব্রেকার এবং বিচ্ছিন্ন সুইচগুলি বিপজ্জনক আর্কগুলি নিভিয়ে নিরোধক অর্জন করতে পারে। এই স্থিতিশীল এবং অ-বিষাক্ত গ্যাসটির চমৎকার অস্তরক শক্তি রয়েছে এবং এটি পাওয়ার প্ল্যান্টের নিরাপত্তা এবং দক্ষতার একটি মূল উপাদান।
বিবরণ
GIS এর পুরো নাম হল গ্যাস ইনসুলেটেড মেটাল এনক্লোজড সুইচগিয়ার। এটি সার্কিট ব্রেকার, বাসবার, আইসোলেটিং সুইচ, ভোল্টেজ ট্রান্সফরমার, কারেন্ট ট্রান্সফরমার, লাইটনিং অ্যারেস্টার, বুশিং, গ্রাউন্ডিং ছুরি এবং অন্যান্য উপাদানের সমন্বয়ে গঠিত একটি উচ্চ-ভোল্টেজ ডিস্ট্রিবিউশন ডিভাইস। GIS সালফার হেক্সাফ্লোরাইড (SF6) গ্যাস ব্যবহার করে চমৎকার নিরোধক এবং আর্ক এক্সটিংগুইশিং পারফরম্যান্সের সাথে নিরোধক এবং চাপ নির্বাপক মাধ্যম হিসাবে, এবং একটি গ্রাউন্ডেড ধাতব সিলিন্ডারে সমস্ত উচ্চ-ভোল্টেজ বৈদ্যুতিক উপাদান সিল করে।
একটি ঐতিহ্যগত ওপেন টাইপ বিতরণ সরঞ্জাম AIS হিসাবে, এটি চীনে বিকাশের একটি পরিপক্ক পর্যায়ে রয়েছে এবং নির্দিষ্ট উত্পাদন এবং অপারেটিং অভিজ্ঞতা রয়েছে। এটি মাটি থেকে এবং পর্যায় থেকে পর্যায় পর্যন্ত জীবন্ত অংশগুলিকে নিরোধক করার জন্য বায়ু এবং অন্তরকগুলির উপর নির্ভর করে। এর বাসবার উন্মুক্ত এবং সরাসরি বাতাসের সংস্পর্শে। সার্কিট ব্রেকার হতে পারে সিরামিক কলাম বা ট্যাংক টাইপ, সিরামিক হাতা সহ যন্ত্রপাতির আবরণ এবং বাহ্যিক নিরোধক। এর বৈশিষ্ট্য হল বাহ্যিক নিরোধক দূরত্ব বড় এবং মেঝে এলাকা বড়।
AIS এবং GIS এর মধ্যে পার্থক্য
এক
বিভিন্ন কাঠামো
জিআইএস এর শেল গঠনে ফেজ বিচ্ছেদ, তিন-ফেজ সাধারণ সিলিন্ডার এবং যৌগিক কাঠামোর সংমিশ্রণ দ্বারা চিহ্নিত করা হয়। ফেজ সেপারেশন থেকে থ্রি-ফেজ কমন সিলিন্ডারে GIS কেসিং এর বিকাশ GIS কে আরও ছোট করেছে। বর্তমানে, আন্তর্জাতিক সম্প্রদায় সমস্ত 300kV তিন-ফেজ সিস্টেমের সরলীকরণ এবং 550kV বাসবার তিন-ফেজ সিস্টেমের একীকরণ অর্জন করেছে।
AIS সরঞ্জামের বিন্যাস স্পষ্ট, যা প্রাসঙ্গিক কর্মীদের দ্বারা দৈনন্দিন রক্ষণাবেক্ষণ এবং মেরামতের জন্য উপযোগী। সামগ্রিক গঠন সহজ, কাঠামোগত ফর্ম পরিষ্কার, এবং বৈদ্যুতিক তারের পরিষ্কার, যা অপারেশনের জন্য উপযোগী।
দুই
বিভিন্ন এলাকায়
GIS-এর ছোট পদচিহ্ন, ছোট আয়তন, হালকা ওজনের সুবিধা রয়েছে এবং সমস্ত উপাদান পরিবেশগত হস্তক্ষেপ ছাড়াই সিল করা হয়েছে। অপারেটিং মেকানিজমের কোন তৈলাক্তকরণ বা গ্যাসীকরণ নেই, এবং উচ্চ অপারেশনাল নির্ভরযোগ্যতা রয়েছে। GIS সম্পূর্ণ ব্লক পরিবহন গ্রহণ করে, যা ইনস্টল করা সহজ, চক্রে ছোট এবং ইনস্টলেশন খরচ কম; রক্ষণাবেক্ষণ কাজের চাপ কম এবং সময় কম। বক্স টাইপ জিআইএস কম যান্ত্রিক ব্যর্থতার হার সহ তিন-ফেজ যান্ত্রিক সংযোগ গ্রহণ করে।
AIS সরঞ্জামগুলি একটি বিস্তৃত এলাকা জুড়ে এবং অনেকগুলি উন্মুক্ত উপাদান রয়েছে, যা আবহাওয়ার কারণে সহজেই প্রভাবিত হয় এবং সরঞ্জামগুলির নিরাপদ পরিচালনার জন্য উপযোগী নয়।
তিন
উচ্চতর ব্রেকিং কর্মক্ষমতা
সার্কিট ব্রেকার একটি স্ব-শক্তি চাপ নির্বাপক চেম্বার গ্রহণ করে যা নতুন চাপ নির্বাপক নীতির উপর ভিত্তি করে (স্ব-শক্তি তাপ সম্প্রসারণ এবং অক্জিলিয়ারী সংকুচিত বায়ু ডিভাইসের একটি হাইব্রিড কাঠামো), আর্কের শক্তিকে সম্পূর্ণরূপে ব্যবহার করে। সম্পূর্ণরূপে আবদ্ধ যৌগিক বৈদ্যুতিক যন্ত্রপাতি গ্যাস নিরোধক, ঘেরের ভিতরের বৈদ্যুতিক যন্ত্রপাতিগুলির মধ্যে প্রধানত সার্কিট ব্রেকার, আইসোলেশন সুইচ, গ্রাউন্ডিং সুইচ, বাসবার, লাইটনিং অ্যারেস্টার এবং অন্যান্য প্রাথমিক সরঞ্জাম অন্তর্ভুক্ত। পাওয়ার প্ল্যান্ট এবং সাবস্টেশনের অনেক সুইচ স্টেশন GIS দিয়ে তৈরি, যা একটি ছোট এলাকা দখল করে এবং রক্ষণাবেক্ষণ করা সহজ। এটি এখনও উচ্চ-ভোল্টেজ সুইচগিয়ার থেকে আলাদা।
চার
কম ক্ষতি এবং শব্দ
জিআইএস কেসিং-এ প্ররোচিত চৌম্বক ক্ষেত্র খুব ছোট, তাই এডি কারেন্ট লস খুব কম, বৈদ্যুতিক শক্তির ক্ষতি কমায়। স্প্রিং মেকানিজম ব্যবহারের ফলে কম অপারেটিং শব্দ হয়। অসুবিধা: উচ্চ মূল্য, অসুবিধাজনক ইনস্টলেশন এবং পরীক্ষা, দুর্বল নমনীয়তা, এবং অসুবিধাজনক রক্ষণাবেক্ষণ এবং সম্প্রসারণের অসুবিধাগুলি জিআইএস-এর রয়েছে।
AIS তুলনামূলকভাবে সস্তা, ইনস্টল করা এবং পরীক্ষা করা সহজ, ভাল নমনীয়তা রয়েছে এবং রক্ষণাবেক্ষণ এবং সম্প্রসারণের জন্য আরও সুবিধাজনক।
পাঁচ
উদ্দেশ্য
GIS AIS এর থেকে ভালো পারফর্ম করে, কিন্তু খরচ এবং ব্যবস্থাপনার ক্ষমতার পার্থক্যের কারণে AIS একটি উল্লেখযোগ্য সময়ের জন্য সম্পূর্ণভাবে প্রস্থান করবে না। রক্ষণাবেক্ষণ চক্র প্রসারিত করতে এবং অপ্রয়োজনীয় কাজ এড়াতে বুদ্ধিমান পর্যবেক্ষণ এবং ডায়াগনস্টিক সরঞ্জাম ব্যবহার করুন।

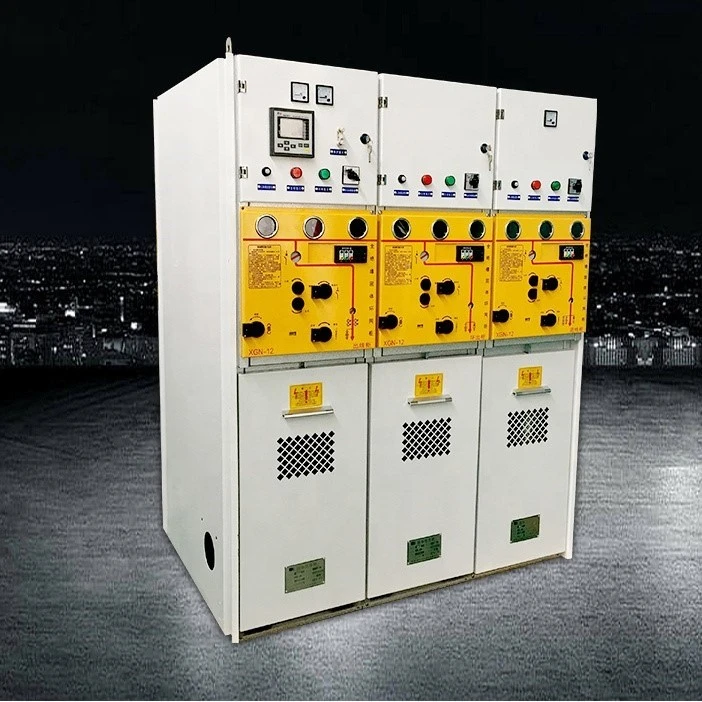

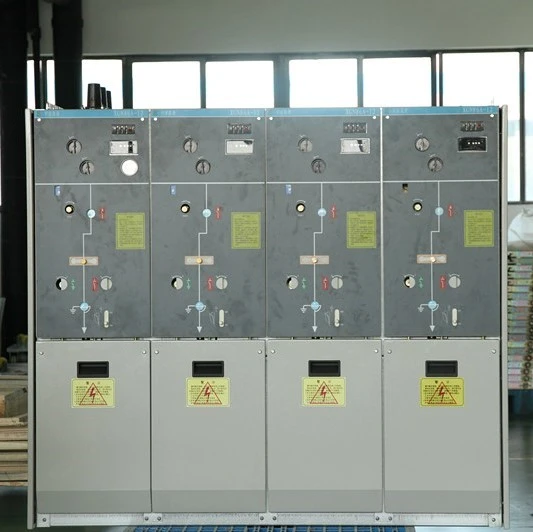

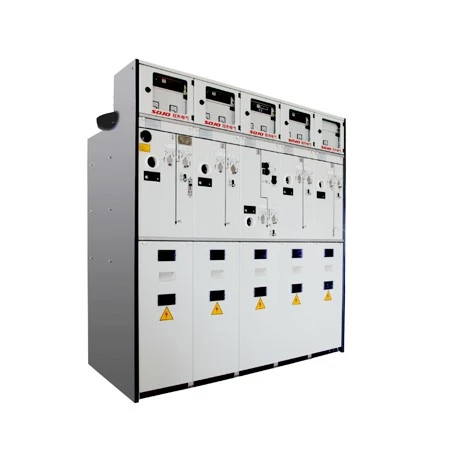

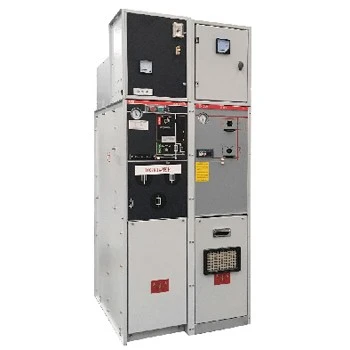

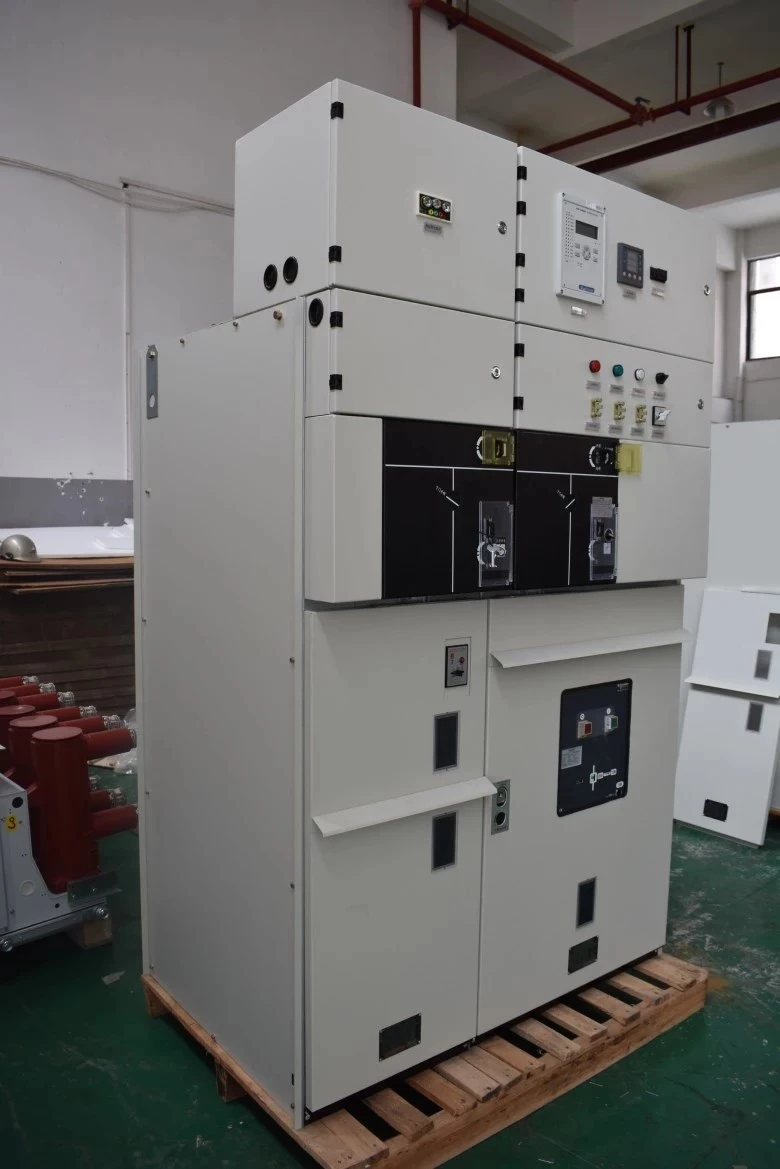

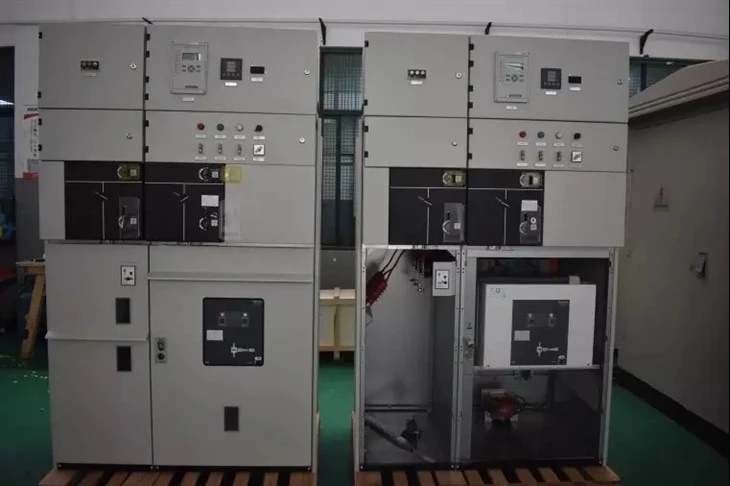

ফটো
এই পণ্য সাধারণত কাস্টমাইজ করা হয়.
আমরা একজন প্রস্তুতকারক এবং একটি পেশাদার প্রযুক্তিগত বিভাগ রয়েছে যা গ্রাহকের চাহিদা অনুযায়ী ডিজাইন এবং সমাধান সরবরাহ করতে পারে।

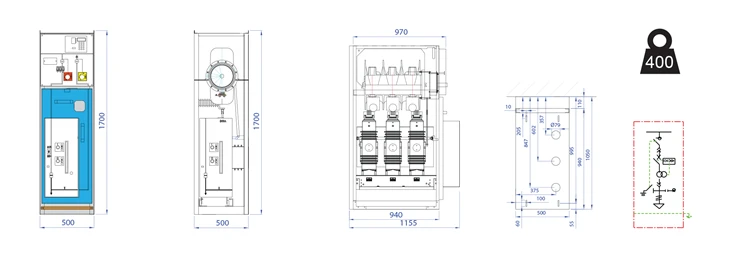

নকশা অঙ্কন পেতে আমাদের বিক্রয় কর্মীদের সাথে যোগাযোগ করুন

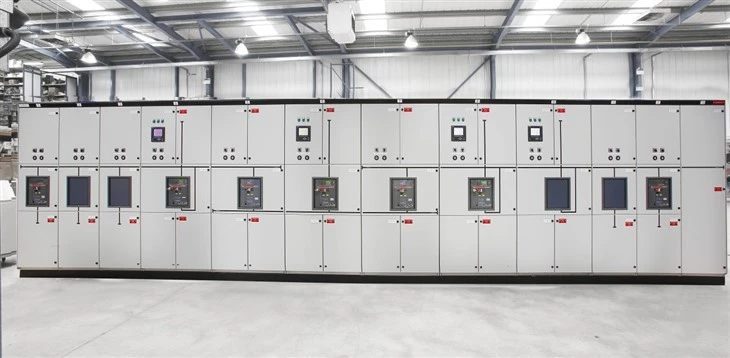

এখানে আপনার রেফারেন্স জন্য আমাদের গ্রাহক উদাহরণ আছে
যদি আরো বিস্তারিত প্রয়োজন হয়, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন
