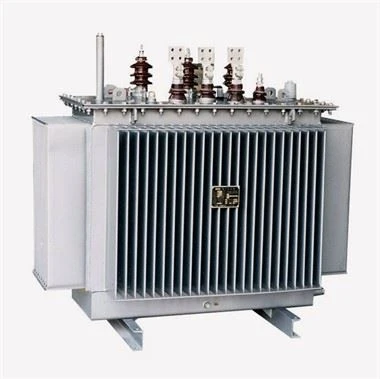

15KV 630KVA AC তেল নিমজ্জিত ওয়েল্ডিং ডিস্ট্রিবিউশন ট্রান্সফরমার
তেল বিতরণ ট্রান্সফরমারগুলি শিল্প এবং খনির উদ্যোগ এবং নাগরিক ভবনগুলির বিদ্যুৎ সরবরাহ এবং বিতরণ ব্যবস্থার অন্যতম গুরুত্বপূর্ণ সরঞ্জাম। তারা ব্যবহারকারীদের দ্বারা ব্যবহৃত 230/400V বাস ভোল্টেজে 10 (6) kV বা 35kV এর নেটওয়ার্ক ভোল্টেজ কমিয়ে দেয়। এই পণ্যটি AC 50 (60) Hz, তিন-ফেজ সর্বাধিক নেমপ্লেট ক্ষমতা 2500kVA (একক-ফেজ সর্বাধিক নেমপ্লেট ক্ষমতা 833kVA, একক-ফেজ ট্রান্সফরমার সাধারণত সুপারিশ করা হয় না) জন্য উপযুক্ত, এবং এটি বাড়ির ভিতরে (বাইরে) ব্যবহার করা যেতে পারে। ক্ষমতা 315kVA বা তার কম হলে, এটি মেরুতে ইনস্টল করা যেতে পারে। পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রির বেশি নয়, -25 ডিগ্রির কম নয়, সর্বাধিক দৈনিক গড় তাপমাত্রা 30 ডিগ্রি, সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20 ডিগ্রি এবং আপেক্ষিক আর্দ্রতা 90 শতাংশের বেশি নয় (পরিবেষ্টিত) তাপমাত্রা 25 ডিগ্রি ), উচ্চতা 1000 মিটারের বেশি হবে না। যদি এটি উপরের ব্যবহারের শর্তগুলি মেনে না চলে, তাহলে GB6450-86 এর প্রাসঙ্গিক বিধান অনুসারে উপযুক্ত কোটা সমন্বয় করা উচিত৷
বিবরণ
15KV 630KVA AC তেল নিমজ্জিত ওয়েল্ডিং ডিস্ট্রিবিউশন ট্রান্সফরমার
পণ্য বিবরণ
উন্নয়ন ইতিহাস
ট্রান্সফরমার তেল হল একটি পেট্রোলিয়াম ভিত্তিক তরল যার দহনের সম্ভাবনা রয়েছে এবং পরিবেশগত ত্রুটি রয়েছে। যাইহোক, ট্রান্সফরমার তেলের চমৎকার কর্মক্ষমতা এবং কম দামের কারণে, বেশিরভাগ পাওয়ার ট্রান্সফরমার এখনও ট্রান্সফরমার তেলকে নিরোধক এবং শীতল মাধ্যম হিসাবে ব্যবহার করে।
19 শতকের শেষের দিকে, ট্রান্সফরমারগুলি ট্রান্সফরমার তেলকে নিরোধক এবং শীতল করার মাধ্যম হিসাবে ব্যবহার করতে শুরু করে, যার ফলে তেল নিমজ্জিত ট্রান্সফরমারের আবির্ভাব ঘটে। প্রচুর প্রাকৃতিক স্টোরেজ এবং কম দাম ছাড়াও, ট্রান্সফরমার তেল এর নিম্নলিখিত বৈশিষ্ট্যগুলির কারণে ব্যাপকভাবে ব্যবহৃত হয়েছে।
1) ফাইবার উপকরণগুলির সাথে একত্রে ব্যবহার করা হলে, নিরোধক কর্মক্ষমতা ভাল, যা অন্তরণ দূরত্ব কমাতে এবং খরচ কমাতে পারে।
2) ট্রান্সফরমার তেল কম সান্দ্রতা এবং ভাল তাপ স্থানান্তর কর্মক্ষমতা আছে.
3) এটি কার্যকরভাবে আয়রন কোর এবং বায়ুতে আর্দ্রতার প্রভাব থেকে বায়ুকে রক্ষা করতে পারে।
4) অক্সিজেনের ক্রিয়া থেকে নিরোধক কাগজ এবং কার্ডবোর্ডকে রক্ষা করুন, নিরোধক উপকরণগুলির বার্ধক্য হ্রাস করুন এবং ট্রান্সফরমারগুলির পরিষেবা জীবন প্রসারিত করুন।
কিছু বিশেষ উদ্দেশ্যে ছোট এবং মাঝারি আকারের ট্রান্সফরমার এবং গ্যাস ট্রান্সফরমার ব্যতীত, বৃহৎ এবং মাঝারি আকারের ট্রান্সফরমারগুলির বেশিরভাগই এখনও শীতল এবং নিরোধক মাধ্যম হিসাবে ট্রান্সফরমার তেল ব্যবহার করে।
ট্রান্সফরমার তেল দিয়ে গর্ভধারণ করা ট্রান্সফরমারগুলির নিরোধকের তাপ প্রতিরোধের গ্রেড A এবং একটি দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 105 ডিগ্রি।
কর্মক্ষমতা বৈশিষ্ট্য
ক তেল নিমজ্জিত ট্রান্সফরমারের কম-ভোল্টেজের ওয়াইন্ডিং সাধারণত তামার ফয়েল উইন্ডিং সহ একটি নলাকার কাঠামো গ্রহণ করে, ছোট ক্ষমতার তামার তারগুলি ছাড়া; উচ্চ-ভোল্টেজ ওয়াইন্ডিং একটি বহু-স্তর নলাকার কাঠামো গ্রহণ করে, অ্যাম্পিয়ার টার্ন, কম চৌম্বকীয় ফুটো, উচ্চ যান্ত্রিক শক্তি এবং শক্তিশালী শর্ট-সার্কিট প্রতিরোধের সুষম বন্টন নিশ্চিত করে।
খ. আয়রন কোর এবং ওয়াইন্ডিং প্রতিটি বেঁধে রাখার ব্যবস্থা গ্রহণ করে এবং ডিভাইসের উচ্চতা এবং কম-ভোল্টেজ লিডের মতো বেঁধে দেওয়া অংশগুলি স্ব-লকিং অ্যান্টি-লুজিং নাট দিয়ে সজ্জিত। তারা একটি অ ঝুলন্ত মূল কাঠামো গ্রহণ করে এবং পরিবহন বাধা সহ্য করতে পারে।
গ. কয়েল এবং আয়রন কোর ভ্যাকুয়াম শুকানো হয় এবং ট্রান্সফরমারের অভ্যন্তরে আর্দ্রতা কমাতে ভ্যাকুয়াম প্রক্রিয়া ব্যবহার করে ট্রান্সফরমার তেল ফিল্টার এবং ইনজেকশন করা হয়।
d তেলের ট্যাঙ্কটি ঢেউতোলা প্লেট গ্রহণ করে, যা তাপমাত্রা পরিবর্তনের কারণে তেলের ভলিউম পরিবর্তনের জন্য ক্ষতিপূরণ দেওয়ার জন্য শ্বাস-প্রশ্বাসের কাজ করে। অতএব, এই পণ্যটিতে তেল স্টোরেজ ট্যাঙ্ক নেই, যা স্পষ্টতই ট্রান্সফরমারের উচ্চতা হ্রাস করে।
e ঢেউতোলা শীটগুলির সাথে তেল স্টোরেজ ট্যাঙ্কের প্রতিস্থাপনের কারণে, ট্রান্সফরমার তেল বাইরে থেকে বিচ্ছিন্ন হয়, কার্যকরভাবে অক্সিজেন এবং জল প্রবেশে বাধা দেয়, যা নিরোধক কর্মক্ষমতা হ্রাস করতে পারে।
চ উপরের পাঁচটি পারফরম্যান্স পয়েন্টের উপর ভিত্তি করে, এটি নিশ্চিত করে যে তেল নিমজ্জিত ট্রান্সফরমারের স্বাভাবিক ক্রিয়াকলাপের সময় তেল প্রতিস্থাপনের প্রয়োজন হয় না, যা ট্রান্সফরমারের রক্ষণাবেক্ষণের ব্যয়কে ব্যাপকভাবে হ্রাস করে এবং এর পরিষেবা জীবনকে প্রসারিত করে।
মূল নির্বাচন পয়েন্ট
লোড প্রকৃতি
1) যখন প্রচুর পরিমাণে প্রাথমিক বা মাধ্যমিক লোড থাকে, তখন দুই বা ততোধিক ট্রান্সফরমার ইনস্টল করার পরামর্শ দেওয়া হয়। যখন কোন একটি ট্রান্সফরমার সংযোগ বিচ্ছিন্ন হয়, অবশিষ্ট ট্রান্সফরমারের ক্ষমতা প্রাথমিক এবং মাধ্যমিক লোডের বিদ্যুৎ খরচ মেটাতে পারে। 1, সেকেন্ডারি লোড যতটা সম্ভব ঘনীভূত হওয়া উচিত এবং খুব বেশি ছড়িয়ে দেওয়া উচিত নয়।
2) যখন ঋতু লোড ক্ষমতা বড় হয়, বিশেষ ট্রান্সফরমার ইনস্টল করা উচিত। উদাহরণস্বরূপ, বড় সিভিল বিল্ডিংগুলিতে এয়ার কন্ডিশনার এবং ফ্রিজারের লোড এবং বৈদ্যুতিক গরম করার লোড গরম করা।
3) ঘনীভূত লোড বড় হলে, বিশেষ ট্রান্সফরমার ইনস্টল করা উচিত। যেমন বড় গরম করার সরঞ্জাম, বড় এক্স-রে মেশিন, বৈদ্যুতিক আর্ক ফার্নেস ইত্যাদি।
4) যখন আলোর লোড বড় হয় বা পাওয়ার এবং আলোর জন্য একটি শেয়ার্ড ট্রান্সফরমার ব্যবহার আলোর গুণমান এবং বাল্বের জীবনকে মারাত্মকভাবে প্রভাবিত করে, তখন একটি ডেডিকেটেড লাইটিং ট্রান্সফরমার ইনস্টল করা যেতে পারে। সাধারণভাবে, পাওয়ার এবং আলো একটি ট্রান্সফরমার ভাগ করে।
ব্যবহারের পরিবেশ
সাধারণ মাঝারি অবস্থার অধীনে, তেল নিমজ্জিত ট্রান্সফরমার বা শুষ্ক-টাইপ ট্রান্সফরমার নির্বাচন করা যেতে পারে, যেমন শিল্প ও খনির উদ্যোগের জন্য স্বাধীন বা সংযুক্ত বৈদ্যুতিক সাবস্টেশন, কৃষি, এবং আবাসিক এলাকার জন্য স্বতন্ত্র বৈদ্যুতিক সাবস্টেশন। নির্বাচনের জন্য উপলব্ধ ট্রান্সফরমারগুলির মধ্যে রয়েছে S8, S9, S10, SC (B) 9, SC (B) 10 ইত্যাদি।
তাপমাত্রা পরিবেশ
① 220 ডিগ্রি তাপমাত্রায় দীর্ঘমেয়াদী স্থিতিশীলতা বজায় রাখুন
② 350 ডিগ্রি তাপমাত্রায় স্বল্পমেয়াদী অপারেশন সহ্য করতে সক্ষম
③ তাপমাত্রা এবং আর্দ্রতার বিস্তৃত পরিসরে স্থিতিশীল কর্মক্ষমতা বজায় রাখুন
④ 250 ডিগ্রি তাপমাত্রায়, এটি গলে যাবে না, প্রবাহিত হবে না বা জ্বলনকে সমর্থন করবে না
⑤ 750 ডিগ্রি তাপমাত্রায় কোন বিষাক্ত বা ক্ষয়কারী গ্যাস নির্গত হবে না
ইনস্টলেশন প্রয়োজনীয়তা
1. ট্রান্সফরমার ফাউন্ডেশন ট্র্যাকটি অনুভূমিক হওয়া উচিত এবং তেল সংরক্ষণকারীর ঢাল 1-1.5 শতাংশ হওয়া উচিত।
2. ট্রান্সফরমার চাঙ্গা করা উচিত।
3. ট্রান্সফরমারের প্রাথমিক এবং মাধ্যমিক সীসাগুলি বুশিংয়ের উপর চাপ সৃষ্টি করবে না।
4. ট্রান্সফরমার শেলটি একটি ট্রিনিটি 800KVA (গ্যাস রিলে ইনস্টল) গঠনের জন্য নিরপেক্ষ বিন্দু এবং গ্রাউন্ডিং ডিভাইসের সাথে দৃঢ়ভাবে সংযুক্ত।
বৈশিষ্ট্য
সুবিধা
1. ট্রান্সফরমার তেলের ভাল নিরোধক এবং তাপ পরিবাহিতা রয়েছে, অন্যদিকে ট্রান্সফরমার তেল সস্তা।
2. এটি ট্রান্সফরমারগুলিতে উচ্চ ক্ষমতার তাপ অপচয় এবং উচ্চ ভোল্টেজ নিরোধকের সমস্যা সমাধান করতে পারে।
অসুবিধা
1. ট্রান্সফরমার তেলের জ্বলনযোগ্যতা রয়েছে এবং আগুনের সম্মুখীন হলে জ্বলতে ও বিস্ফোরিত হতে পারে
2. ট্রান্সফরমার তেল মানুষের স্বাস্থ্যের জন্য ক্ষতিকর
3. ট্রান্সফরমার তেল নিয়মিত পরিদর্শন করা প্রয়োজন
4. তেল নিমজ্জিত ট্রান্সফরমারগুলির সিলিং কার্যকারিতা খারাপ এবং বয়সী হওয়া উচিত, যার ফলে অপারেটিং সাইটে মারাত্মক তেল ফুটো হয়ে যায়, যা সরঞ্জামগুলির নিরাপদ পরিচালনাকে প্রভাবিত করে এবং পরিবেশকেও প্রভাবিত করে
5. তেল-নিমজ্জিত ট্রান্সফরমারগুলির নিরোধক স্তর কম, এবং সেগুলি ক্লাস A নিরোধক অনুসারে ডিজাইন এবং তৈরি করা হয়
টেকনিক্যাল প্যারামিটার
ট্রেডাকশন পোর : ট্রান্সফো H61 20KV 160kVA B2
H61 ট্রান্সফরমার 15(20)kV 160kVA B2
ক্ষত তামার শক্তি P=160KVA এ এমভি এবং এলভি উইন্ডিং সহ থ্রি-ফেজ এমভি / এলভি ডিস্ট্রিবিউশন ট্রান্সফরমার
- সম্মতি: NFC 52 100 - 52 112 এবং 52 113 মান বা পদার্থের সমতুল্য
- প্রাকৃতিক শীতল: ONAN
- MV ভোল্টেজ সমন্বয়: সুইচ অফ করে প্লাস /- 5 শতাংশ পাঁচটি (5) অবস্থানে
- প্রকার: H61 পোস্টে
- নামমাত্র শক্তি: 160KVA
- প্রাথমিক রেটেড ভোল্টেজ: 20,000V ± 5 শতাংশ
- সেকেন্ডারি ভোল্টেজ: পর্যায়গুলির মধ্যে 410V অফ-লোড / ফেজ এবং নিরপেক্ষের মধ্যে 240V
- ফ্রিকোয়েন্সি: 50Hz
- শর্ট-সার্কিট ভোল্টেজ: 4 শতাংশ
- নো-লোড লস 300W এর কম বা সমান
- লোড লস 2000W এর কম বা সমান
- কাপলিং: আউটপুট নিরপেক্ষ সঙ্গে Dyn11
- MV এবং LV ক্রসিং: চীনামাটির বাসন মধ্যে
পণ্যের ছবি
কারখানা কর্মশালা
সনদপত্র
প্রদর্শনী
এফএকিউ
প্রশ্ন 5: OEM/ODM উপলব্ধ?
A: হ্যাঁ, এটা! আমাদের পণ্য কাস্টমাইজ করা যাবে. আমাদের নকশা এবং প্রকৌশলী দল আছে, আমরা গ্রাহকদের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
প্রশ্ন 6: আপনি প্রস্তুতকারক বা ট্রেডিং কোম্পানি?
উত্তর: আমরা কারখানা, 20 বছরের প্রস্তুতকারকের অভিজ্ঞতা সহ 100 শতাংশ পেশাদার প্রস্তুতকারক হিসাবে, আমরা গ্রাহকদের প্রয়োজনীয়তা অনুসারে পণ্য উত্পাদন করতে পারি এবং আমরা পণ্যের গুণমান 100 শতাংশ নিয়ন্ত্রণ করতে পারি।
প্রশ্ন 7: দাম কি আলোচনা করা যেতে পারে?
উত্তরঃ হ্যাঁ, দাম আলোচনা সাপেক্ষ। এটি আপনার পরিমাণ বা প্যাকেজ অনুযায়ী পরিবর্তন করা যেতে পারে
প্রশ্ন 8: পরিদর্শন সম্পর্কে কিভাবে?
উত্তর: আমাদের কাছে কাঁচামাল থেকে শেষ পণ্য পর্যন্ত পুরো পরিদর্শন ব্যবস্থা রয়েছে তাপমাত্রা বৃদ্ধি পরীক্ষা, লবণ স্প্রে করার পরীক্ষা কন্ডাকটর টাইপ পরীক্ষা, যান্ত্রিক জীবন পরীক্ষা।
প্রশ্ন 9: পেমেন্ট শর্তাবলী কি?
উত্তর: টিটি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, আলিবাবা বাণিজ্য নিশ্চয়তা এবং এল/সি গ্রহণযোগ্য। অগ্রিম 30 শতাংশ টি/টি, চালানের আগে 70 শতাংশ ব্যালেন্স।
প্রশ্ন 10: কোম্পানি দ্বারা অফার করা পরিষেবা কি?
উত্তর: আমাদের কাছে পেশাদার প্রকৌশলী দল রয়েছে যা বিভিন্ন গ্রাহকের প্রয়োজনীয়তা পৌঁছানোর জন্য ছাঁচ ডিজাইন এবং বিকাশ করতে পারে।
প্রাক-বিক্রয় থেকে বিক্রয়ের পরে ভাল পরিষেবা দেওয়ার জন্য আমাদের বিক্রয় দলও রয়েছে।
এই পণ্য সাধারণত কাস্টমাইজ করা হয়.
আমরা একজন প্রস্তুতকারক এবং একটি পেশাদার প্রযুক্তিগত বিভাগ রয়েছে যা গ্রাহকের চাহিদা অনুযায়ী ডিজাইন এবং সমাধান সরবরাহ করতে পারে।
আমাদের তথ্য পাঠাতে অনুগ্রহ করে নীচের বোতামে ক্লিক করুন, এবং আমাদের বিক্রয় কর্মীরা আপনাকে নকশা অঙ্কন সরবরাহ করতে আপনার সাথে যোগাযোগ করবে
এখানে আপনার রেফারেন্স জন্য আমাদের গ্রাহক উদাহরণ আছে
আফ্রিকান ক্লায়েন্ট
ডেটা শীট N ডিগ্রি 1-A: ট্রান্সফরমার H61 20kV/400V এর 100kVA
|
পদাবলী |
ইউনিট |
নির্দিষ্ট ডেটা |
প্রার্থীর ডেটা |
|
মেকার |
|
নির্দেশ করতে হবে |
|
|
রেফারেন্স স্ট্যান্ডার্ড |
|
আইইসি 60076 |
|
|
টাইপ |
|
পর্যায় |
|
|
ভ্যাট |
|
হারমেটিক |
|
|
মৃত্যুদন্ড |
|
ক্রান্তীয় |
|
|
অস্তরক |
|
PCB-মুক্ত তেল |
|
|
স্থাপন |
|
খুঁটিতে |
|
|
পরিবেষ্টিত তাপমাত্রা অপারেটিং |
ডিগ্রী |
45 |
|
|
রেটেড ফ্রিকোয়েন্সি |
হার্টজ |
50 |
|
|
হারের ক্ষমতা |
Kva |
100 |
|
|
রেট করা প্রাথমিক ভোল্টেজ |
কেভি |
20 |
|
|
প্রাথমিক বিদ্যালয়ে বিচ্ছিন্নতা স্তর নির্ধারিত |
কেভি |
24 |
|
|
প্রাথমিক বিদ্যালয়ে পর্যায় সংখ্যা |
|
03 |
|
|
সেকেন্ডারি ভোল্টেজ |
V |
400/230 |
|
|
M পাশ দিয়ে ভোল্টেজ সামঞ্জস্য পরিসীমা যখন unladen |
শতাংশ |
±2.5 |
|
|
কাপলিং |
|
DYn11 |
|
|
শর্ট সার্কিট ভোল্টেজ |
শতাংশ |
4 – 4.5 |
|
|
এক লোডের জন্য নিরপেক্ষ আকার |
শতাংশ |
100 |
|
|
সর্বাধিক ভ্যাকুয়াম ক্ষতি |
W |
230 - 460 |
|
|
ম্যাক্সি লোডের কারণে লোকসান |
W |
1450 - 2350 |
|
|
সর্বোচ্চ স্থির-রাষ্ট্র তেল তাপমাত্রা |
ডিগ্রী |
55 |
|
|
স্থির অবস্থায় বাতাসের সর্বোচ্চ তাপমাত্রা |
ডিগ্রী |
60 |
|
|
ঘুর উপাদান |
|
ইলেক্ট্রোলাইটিক কপার |
|
|
সর্বোচ্চ শব্দ স্তর |
ডিবি |
52 |
|
|
50Hz শিল্প ফ্রিকোয়েন্সি হোল্ড, 1 মিনিট |
Kv |
50 – 70 |
|
|
শক ওয়েভ প্রতিরোধের (1.2/50 মাইক্রো) |
কেভি |
125 - 170 |
|
|
কুলিং |
|
একটি উপর |
|
|
নেমপ্লেট |
|
01 |
|
|
গ্রাউন্ডিং সংযোগ |
|
01 |
|
|
মাত্রা উচ্চতা/প্রস্থ/গভীরতা |
মিমি x মিমি x মিমি |
1200 X 1270 X 820 |
|
|
তেল সহ ট্রান্সফরমারের মোট ভর |
কেজি |
700 |
|
|
তেল ভর |
কেজি |
160 |
|
|
পেইন্ট |
|
||
|
|
|
ক্রান্তীয় এবং বিরোধী জং |
|
|
|
সংখ্যা |
স্তর |
|
|
|
|
বাইন্ডার |
|
|
|
|
রঙ |
|
|
|
|
পরিকল্পনা এবং প্রযুক্তিগত ডায়াগ্রাম প্রদান করা হবে. |
|
যদি আরো বিস্তারিত প্রয়োজন হয়, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন
