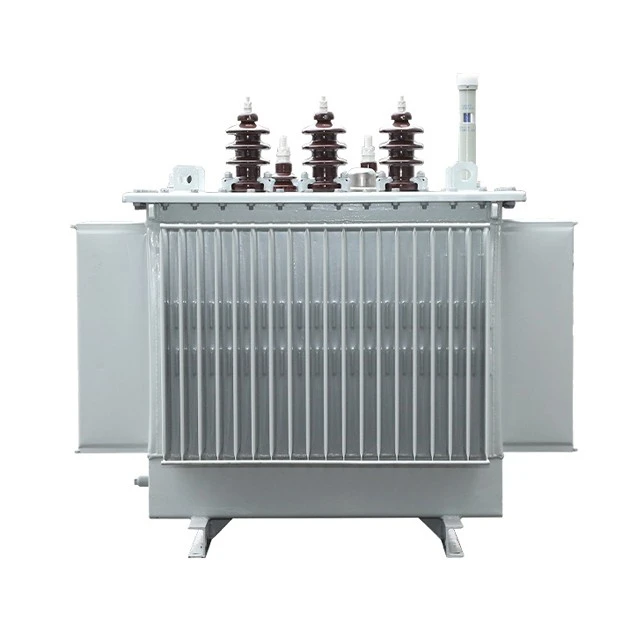

100 Kva 3 ফেজ H61 অয়েল ট্রান্সফরমার
তেল বিতরণ ট্রান্সফরমারগুলি শিল্প এবং খনির উদ্যোগ এবং নাগরিক ভবনগুলির বিদ্যুৎ সরবরাহ এবং বিতরণ ব্যবস্থার একটি গুরুত্বপূর্ণ সরঞ্জাম। তারা ব্যবহারকারীদের দ্বারা ব্যবহৃত 230/400V বাস ভোল্টেজে 10 (6) kV বা 35kV এর নেটওয়ার্ক ভোল্টেজ কমিয়ে দেয়। এই পণ্যটি AC 50 (60) Hz, তিন-ফেজ সর্বাধিক নেমপ্লেট ক্ষমতা 2500kVA (একক-ফেজ সর্বাধিক নেমপ্লেট ক্ষমতা 833kVA, একক-ফেজ ট্রান্সফরমার সাধারণত সুপারিশ করা হয় না) জন্য উপযুক্ত, এবং এটি বাড়ির ভিতরে (বাইরে) ব্যবহার করা যেতে পারে। ক্ষমতা 315kVA বা তার কম হলে, এটি মেরুতে ইনস্টল করা যেতে পারে। পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রির বেশি নয়, -25 ডিগ্রির কম নয়, সর্বাধিক দৈনিক গড় তাপমাত্রা 30 ডিগ্রি, সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20 ডিগ্রি এবং আপেক্ষিক আর্দ্রতা 90% (পরিবেষ্টিত) এর বেশি নয় তাপমাত্রা 25 ডিগ্রি ), উচ্চতা 1000 মিটারের বেশি হবে না। যদি এটি উপরের ব্যবহারের শর্তগুলি মেনে না চলে, তাহলে GB6450-86 এর প্রাসঙ্গিক বিধান অনুসারে উপযুক্ত কোটা সমন্বয় করা উচিত৷
বিবরণ
100 kva 3 ফেজ H61 তেল ট্রান্সফরমার
পণ্য বিবরণ
তেল বিতরণ ট্রান্সফরমারগুলি শিল্প এবং খনির উদ্যোগ এবং নাগরিক ভবনগুলির বিদ্যুৎ সরবরাহ এবং বিতরণ ব্যবস্থার একটি গুরুত্বপূর্ণ সরঞ্জাম। তারা ব্যবহারকারীদের দ্বারা ব্যবহৃত 230/400V বাস ভোল্টেজে 10 (6) kV বা 35kV এর নেটওয়ার্ক ভোল্টেজ কমিয়ে দেয়। এই পণ্যটি AC 50 (60) Hz, তিন-ফেজ সর্বাধিক নেমপ্লেট ক্ষমতা 2500kVA (একক-ফেজ সর্বাধিক নেমপ্লেট ক্ষমতা 833kVA, একক-ফেজ ট্রান্সফরমার সাধারণত সুপারিশ করা হয় না) জন্য উপযুক্ত, এবং এটি বাড়ির ভিতরে (বাইরে) ব্যবহার করা যেতে পারে। ক্ষমতা 315kVA বা তার কম হলে, এটি মেরুতে ইনস্টল করা যেতে পারে। পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রির বেশি নয়, -25 ডিগ্রির কম নয়, সর্বাধিক দৈনিক গড় তাপমাত্রা 30 ডিগ্রি, সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20 ডিগ্রি এবং আপেক্ষিক আর্দ্রতা 90% (পরিবেষ্টিত) এর বেশি নয় তাপমাত্রা 25 ডিগ্রি ), উচ্চতা 1000 মিটারের বেশি হবে না। যদি এটি উপরের ব্যবহারের শর্তগুলি মেনে না চলে, তাহলে GB6450-86 এর প্রাসঙ্গিক বিধান অনুসারে উপযুক্ত কোটা সমন্বয় করা উচিত৷
উন্নয়ন ইতিহাস
ট্রান্সফরমার তেল হল একটি পেট্রোলিয়াম ভিত্তিক তরল যার দহনের সম্ভাবনা রয়েছে এবং পরিবেশগত ত্রুটি রয়েছে। যাইহোক, ট্রান্সফরমার তেলের চমৎকার কর্মক্ষমতা এবং কম দামের কারণে, বেশিরভাগ পাওয়ার ট্রান্সফরমার এখনও ট্রান্সফরমার তেলকে নিরোধক এবং শীতল মাধ্যম হিসাবে ব্যবহার করে।
19 শতকের শেষের দিকে, ট্রান্সফরমারগুলি ট্রান্সফরমার তেলকে নিরোধক এবং শীতল করার মাধ্যম হিসাবে ব্যবহার করতে শুরু করে, যার ফলে তেল নিমজ্জিত ট্রান্সফরমারের আবির্ভাব ঘটে। প্রচুর প্রাকৃতিক স্টোরেজ এবং কম দাম ছাড়াও, ট্রান্সফরমার তেল এর নিম্নলিখিত বৈশিষ্ট্যগুলির কারণে ব্যাপকভাবে ব্যবহৃত হয়েছে।
1) ফাইবার উপকরণগুলির সাথে একত্রে ব্যবহার করা হলে, নিরোধক কর্মক্ষমতা ভাল, যা অন্তরণ দূরত্ব কমাতে এবং খরচ কমাতে পারে।
2) ট্রান্সফরমার তেল কম সান্দ্রতা এবং ভাল তাপ স্থানান্তর কর্মক্ষমতা আছে.
3) এটি কার্যকরভাবে বাতাসে আর্দ্রতার প্রভাব থেকে আয়রন কোর এবং উইন্ডিংকে রক্ষা করতে পারে।
4) অক্সিজেনের ক্রিয়া থেকে নিরোধক কাগজ এবং কার্ডবোর্ডকে রক্ষা করুন, নিরোধক উপকরণগুলির বার্ধক্য হ্রাস করুন এবং ট্রান্সফরমারগুলির পরিষেবা জীবন প্রসারিত করুন।
কিছু বিশেষ উদ্দেশ্যে ছোট এবং মাঝারি আকারের ট্রান্সফরমার এবং গ্যাস ট্রান্সফরমার ব্যতীত, বৃহৎ এবং মাঝারি আকারের ট্রান্সফরমারগুলির বেশিরভাগই এখনও শীতল এবং নিরোধক মাধ্যম হিসাবে ট্রান্সফরমার তেল ব্যবহার করে।
ট্রান্সফরমার তেল দিয়ে গর্ভধারণ করা ট্রান্সফরমারগুলির নিরোধকের তাপ প্রতিরোধের গ্রেড A এবং একটি দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা 105 ডিগ্রি।
শ্রেণীবিভাগ
ফেজ পার্থক্য
এটি তিন-ফেজ ট্রান্সফরমার এবং একক-ফেজ ট্রান্সফরমারে বিভক্ত করা যেতে পারে। তিন-ফেজ পাওয়ার সিস্টেমে, তিন-ফেজ ট্রান্সফরমার সাধারণত ব্যবহার করা হয়। যখন ক্ষমতা খুব বড় এবং পরিবহন অবস্থার দ্বারা সীমিত হয়, তখন তিনটি একক-ফেজ ট্রান্সফরমারও ট্রান্সফরমার গ্রুপ গঠনের জন্য তিন-ফেজ পাওয়ার সিস্টেমে ব্যবহার করা যেতে পারে।
উইন্ডিং পার্থক্য
এটি ডুয়াল উইন্ডিং ট্রান্সফরমার এবং ট্রিপল উইন্ডিং ট্রান্সফরমারে বিভক্ত করা যেতে পারে। সাধারণত, ট্রান্সফরমারগুলি ডাবল উইন্ডিং ট্রান্সফরমার, যেগুলির লোহার কোরে দুটি উইন্ডিং থাকে, একটি আসল উইন্ডিং এবং অন্যটি সেকেন্ডারি উইন্ডিং। একটি থ্রি উইন্ডিং ট্রান্সফরমার হল একটি ট্রান্সফরমার যার বৃহত্তর ক্ষমতা (5600 কেভিএ-এর উপরে) তিনটি ভিন্ন ভোল্টেজ ট্রান্সমিশন লাইন সংযোগ করতে ব্যবহৃত হয়। বিশেষ ক্ষেত্রে, স্যাটন ট্রান্সফরমারও আছে যেগুলো বেশি উইন্ডিং ব্যবহার করে।
কাঠামোগত শ্রেণীবিভাগ
এটি কোর টাইপ ট্রান্সফরমার এবং শেল টাইপ ট্রান্সফরমারে বিভক্ত করা যেতে পারে। যদি উইন্ডিং লোহার কোরের চারপাশে আবৃত থাকে, তবে এটি একটি আয়রন কোর ট্রান্সফরমার; যদি লোহার কোরটি উইন্ডিংয়ের পরিধির চারপাশে আবৃত থাকে তবে এটি একটি লোহার শেল ট্রান্সফরমার। দুটি গঠনগতভাবে সামান্য ভিন্ন এবং নীতিগতভাবে কোনো অপরিহার্য পার্থক্য নেই। পাওয়ার ট্রান্সফরমারগুলি সমস্ত আয়রন কোর টাইপের।
ট্রান্সফরমারে প্রধানত একটি আয়রন কোর, ওয়াইন্ডিং, তেল ট্যাঙ্ক, কনজারভেটর, ইনসুলেটিং স্লিভ, ট্যাপ চেঞ্জার এবং গ্যাস রিলে থাকে।
1. আয়রন কোর
আয়রন কোর হল ট্রান্সফরমারের ম্যাগনেটিক সার্কিট অংশ। অপারেশন চলাকালীন, হিস্টেরেসিস ক্ষতি এবং এডি কারেন্ট লস তাপ উৎপন্ন করার জন্য উত্পন্ন হয়। গরম করার ক্ষতি কমাতে এবং ভলিউম এবং ওজন কমাতে, আয়রন কোরটি কোল্ড রোলড গ্রেইন ওরিয়েন্টেড সিলিকন স্টিল শীট দিয়ে গঠিত যার উচ্চ চৌম্বক পরিবাহিতা সহগ 0.35 মিমি-এর কম। আয়রন কোরে উইন্ডিংয়ের বিন্যাস অনুসারে, দুটি ধরণের রয়েছে: কোর টাইপ এবং শেল টাইপ।
বৃহৎ ক্ষমতার ট্রান্সফরমারগুলিতে, আয়রন কোরের ক্ষতির ফলে উত্পন্ন তাপ সঞ্চালনের সময় অন্তরক তেল দ্বারা সম্পূর্ণরূপে বহন করা যায় তা নিশ্চিত করার জন্য, ভাল শীতল প্রভাব অর্জনের জন্য, শীতল তেল চ্যানেলগুলি প্রায়শই আয়রন কোরে ইনস্টল করা হয়। .
2. উইন্ডিং
উইন্ডিং এবং আয়রন কোর উভয়ই ট্রান্সফরমারের মূল উপাদান। উইন্ডিং নিজেই বা জয়েন্টে যোগাযোগের প্রতিরোধের কারণে, জুলের সূত্র থেকে জানা যায় যে তাপ উৎপন্ন হয়। অতএব, উইন্ডিং দীর্ঘ সময়ের জন্য রেট করা বর্তমানের চেয়ে বেশি একটি কারেন্ট পাস করতে পারে না। উপরন্তু, শর্ট-সার্কিট কারেন্ট পাস করার সময়, উইন্ডিংয়ে একটি উল্লেখযোগ্য ইলেক্ট্রোম্যাগনেটিক বল তৈরি হবে এবং ট্রান্সফরমারের ক্ষতি হবে। দুটি মৌলিক ধরনের windings আছে: এককেন্দ্রিক এবং ওভারল্যাপিং।
ট্রান্সফরমার উইন্ডিং এর প্রধান ত্রুটি হল ইন্টার টার্ন শর্ট সার্কিট এবং কেসিং এর শর্ট সার্কিট। ইন্টারটার্ন শর্ট সার্কিট প্রধানত ইনসুলেশন বার্ধক্য, বা ট্রান্সফরমার ওভারলোডের সময় এবং শর্ট সার্কিটের মাধ্যমে নিরোধকের যান্ত্রিক ক্ষতির কারণে ঘটে। যখন ট্রান্সফরমারের অভ্যন্তরে তেলের স্তর কমে যায়, যার ফলে বায়ুর তেলের স্তর উন্মোচিত হয়, ইন্টার টার্ন শর্ট সার্কিটও ঘটতে পারে; উপরন্তু, যখন একটি মাধ্যমে শর্ট সার্কিট হয়, ওভারকারেন্টের প্রভাবের কারণে, বায়ু বিকৃত হয়ে যায়, যার ফলে নিরোধকের যান্ত্রিক ক্ষতি হয় এবং আন্তঃ টার্ন শর্ট সার্কিট সৃষ্টি করে। যখন একটি ইন্টার টার্ন শর্ট সার্কিট থাকে, তখন শর্ট-সার্কিট ওয়াইন্ডিং এর ভিতরের কারেন্ট রেট করা মানকে অতিক্রম করতে পারে, কিন্তু পুরো ওয়াইন্ডিং কারেন্ট রেট করা মান অতিক্রম করতে পারে না। এই ক্ষেত্রে, গ্যাস সুরক্ষা কাজ করবে, এবং গুরুতর ক্ষেত্রে, ডিফারেনশিয়াল সুরক্ষা ডিভাইসও কাজ করবে। কেসিংয়ের শর্ট সার্কিটের কারণ হল ইনসুলেশন বার্ধক্য, তেলের আর্দ্রতা, তেলের স্তর কমে যাওয়া, বা অপারেশন চলাকালীন বজ্রপাত এবং অতিরিক্ত ভোল্টেজ। উপরন্তু, যখন একটি মাধ্যমে শর্ট সার্কিট ঘটে, ওভারকারেন্টের কারণে বায়ুর বিকৃতিও কেসিংয়ে একটি শর্ট সার্কিটের কারণ হতে পারে। যখন আবরণে একটি শর্ট সার্কিট থাকে, তখন এটি সাধারণত গ্যাস সুরক্ষা ডিভাইসের ক্রিয়া এবং গ্রাউন্ডিং সুরক্ষা ক্রিয়া।
3. জ্বালানী ট্যাংক
একটি তেল নিমজ্জিত ট্রান্সফরমারের বডি (ওয়াইন্ডিং এবং আয়রন কোর) ট্রান্সফরমার তেল ভর্তি একটি ট্যাঙ্কে ইনস্টল করা হয়, যা ইস্পাত প্লেট দিয়ে ঢালাই করা হয়। মাঝারি এবং ছোট ট্রান্সফরমারের তেল ট্যাঙ্কে একটি বক্স শেল এবং একটি বক্স কভার থাকে। ট্রান্সফরমার বডি বক্স শেলের ভিতরে স্থাপন করা হয় এবং বক্সের কভারটি রক্ষণাবেক্ষণের জন্য বডিটি তোলার জন্য খোলা যেতে পারে।
নিরোধক কুলিং শ্রেণীবিভাগ
এটি তেল নিমজ্জিত ট্রান্সফরমার এবং শুকনো টাইপ ট্রান্সফরমারে বিভক্ত করা যেতে পারে। নিরোধক এবং শীতল অবস্থা উন্নত করার জন্য, ট্রান্সফরমারের আয়রন কোর এবং উইন্ডিং ট্রান্সফরমার তেলে ভরা তেল ট্যাঙ্কে একসাথে নিমজ্জিত হয়। বিশেষ পরিস্থিতিতে, যেমন রাস্তার বাতি এবং মাইন লাইটিং, শুকনো ট্রান্সফরমারও ব্যবহার করা হয়।
তেল নিমজ্জিত প্রকার
1. অ-ঘেরা তেল নিমজ্জিত ট্রান্সফরমার: প্রধানত S8, S9, S10 এবং অন্যান্য সিরিজের পণ্য সহ, ব্যাপকভাবে শিল্প এবং খনির উদ্যোগ, কৃষি এবং নাগরিক ভবনগুলিতে ব্যবহৃত হয়।
2. বন্ধ তেলে নিমজ্জিত ট্রান্সফরমার: প্রধানত S9, S9-M, S10-M এবং অন্যান্য সিরিজের পণ্যগুলি সহ, সাধারণত পেট্রোলিয়াম এবং রাসায়নিক শিল্পে উচ্চ তেল দূষণ এবং রাসায়নিক পদার্থ রয়েছে এমন জায়গায় ব্যবহৃত হয়।
3. সিল করা তেল নিমজ্জিত ট্রান্সফরমার: প্রধানত BS9, S9-, S10-, S11-MR, SH, SH12-M এবং অন্যান্য সিরিজের পণ্যগুলিতে পাওয়া যায় বিভিন্ন জায়গায় যেমন শিল্প ও খনির উদ্যোগ, কৃষি, এবং নাগরিক ভবনে বিদ্যুৎ বিতরণের জন্য ব্যবহার করা হবে।
উপরন্তু, নির্দিষ্ট উদ্দেশ্যে বিভিন্ন বিশেষ ট্রান্সফরমার আছে। উদাহরণস্বরূপ, পরীক্ষার জন্য উচ্চ-ভোল্টেজ ট্রান্সফরমার, বৈদ্যুতিক চুল্লিগুলির জন্য ট্রান্সফরমার, ওয়েল্ডিংয়ের জন্য ট্রান্সফরমার এবং থাইরিস্টর সার্কিটের জন্য ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার এবং পরিমাপের যন্ত্রগুলির জন্য বর্তমান ট্রান্সফরমার।
কর্মক্ষমতা বৈশিষ্ট্য
ক তেল নিমজ্জিত ট্রান্সফরমারের কম-ভোল্টেজের ওয়াইন্ডিং সাধারণত তামার ফয়েল উইন্ডিং সহ একটি নলাকার কাঠামো গ্রহণ করে, ছোট ক্ষমতার তামার তারগুলি ছাড়া; উচ্চ-ভোল্টেজ ওয়াইন্ডিং একটি বহু-স্তর নলাকার কাঠামো গ্রহণ করে, অ্যাম্পিয়ার টার্ন, কম চৌম্বকীয় ফুটো, উচ্চ যান্ত্রিক শক্তি এবং শক্তিশালী শর্ট-সার্কিট প্রতিরোধের সুষম বন্টন নিশ্চিত করে।
খ. আয়রন কোর এবং ওয়াইন্ডিং প্রতিটি বেঁধে রাখার ব্যবস্থা গ্রহণ করে এবং ডিভাইসের উচ্চতা এবং কম-ভোল্টেজ লিডের মতো বেঁধে দেওয়া অংশগুলি স্ব-লকিং অ্যান্টি-লুজিং নাট দিয়ে সজ্জিত। তারা একটি অ ঝুলন্ত মূল কাঠামো গ্রহণ করে এবং পরিবহন বাধা সহ্য করতে পারে।
গ. কয়েল এবং আয়রন কোর ভ্যাকুয়াম শুকানো হয় এবং ট্রান্সফরমারের অভ্যন্তরে আর্দ্রতা কমাতে ভ্যাকুয়াম প্রক্রিয়া ব্যবহার করে ট্রান্সফরমার তেল ফিল্টার করা হয় এবং ইনজেকশন দেওয়া হয়।
d তেলের ট্যাঙ্কটি ঢেউতোলা প্লেট গ্রহণ করে, যা তাপমাত্রা পরিবর্তনের কারণে তেলের ভলিউম পরিবর্তনের জন্য ক্ষতিপূরণ দেওয়ার জন্য শ্বাস-প্রশ্বাসের কাজ করে। অতএব, এই পণ্যটিতে তেল স্টোরেজ ট্যাঙ্ক নেই, যা স্পষ্টতই ট্রান্সফরমারের উচ্চতা হ্রাস করে।
e ঢেউতোলা শীটগুলির সাথে তেল স্টোরেজ ট্যাঙ্কের প্রতিস্থাপনের কারণে, ট্রান্সফরমার তেল বাইরে থেকে বিচ্ছিন্ন হয়, কার্যকরভাবে অক্সিজেন এবং জল প্রবেশে বাধা দেয়, যা নিরোধক কর্মক্ষমতা হ্রাস করতে পারে।
চ উপরের পাঁচটি পারফরম্যান্স পয়েন্টের উপর ভিত্তি করে, এটি নিশ্চিত করে যে তেল নিমজ্জিত ট্রান্সফরমারের স্বাভাবিক ক্রিয়াকলাপের সময় তেল প্রতিস্থাপনের প্রয়োজন হয় না, যা ট্রান্সফরমারের রক্ষণাবেক্ষণের ব্যয়কে ব্যাপকভাবে হ্রাস করে এবং এর পরিষেবা জীবনকে প্রসারিত করে।
মূল নির্বাচন পয়েন্ট
লোড প্রকৃতি
1) যখন প্রচুর পরিমাণে প্রাথমিক বা মাধ্যমিক লোড থাকে, তখন দুই বা ততোধিক ট্রান্সফরমার ইনস্টল করার পরামর্শ দেওয়া হয়। যখন কোন একটি ট্রান্সফরমার সংযোগ বিচ্ছিন্ন হয়, অবশিষ্ট ট্রান্সফরমারের ক্ষমতা প্রাথমিক এবং মাধ্যমিক লোডের বিদ্যুৎ খরচ মেটাতে পারে। 1, সেকেন্ডারি লোড যতটা সম্ভব ঘনীভূত হওয়া উচিত এবং খুব বেশি ছড়িয়ে দেওয়া উচিত নয়।
2) যখন ঋতু লোড ক্ষমতা বড় হয়, বিশেষ ট্রান্সফরমার ইনস্টল করা উচিত। উদাহরণস্বরূপ, বড় সিভিল বিল্ডিংগুলিতে এয়ার কন্ডিশনার এবং ফ্রিজারের লোড এবং বৈদ্যুতিক গরম করার লোড গরম করা।
3) ঘনীভূত লোড বড় হলে, বিশেষ ট্রান্সফরমার ইনস্টল করা উচিত। যেমন বড় গরম করার সরঞ্জাম, বড় এক্স-রে মেশিন, বৈদ্যুতিক আর্ক ফার্নেস ইত্যাদি।
4) যখন আলোর লোড বড় হয় বা পাওয়ার এবং আলোর জন্য একটি শেয়ার্ড ট্রান্সফরমার ব্যবহার আলোর গুণমান এবং বাল্বের জীবনকে মারাত্মকভাবে প্রভাবিত করে, তখন একটি ডেডিকেটেড লাইটিং ট্রান্সফরমার ইনস্টল করা যেতে পারে। সাধারণভাবে, পাওয়ার এবং আলো একটি ট্রান্সফরমার ভাগ করে।
ব্যবহারের পরিবেশ
সাধারণ মাঝারি অবস্থার অধীনে, তেল নিমজ্জিত ট্রান্সফরমার বা শুষ্ক-টাইপ ট্রান্সফরমার নির্বাচন করা যেতে পারে, যেমন শিল্প এবং খনির উদ্যোগের জন্য স্বাধীন বা সংযুক্ত বৈদ্যুতিক সাবস্টেশন, কৃষি, এবং আবাসিক এলাকার জন্য স্বতন্ত্র বৈদ্যুতিক সাবস্টেশন। নির্বাচনের জন্য উপলব্ধ ট্রান্সফরমারগুলির মধ্যে রয়েছে S8, S9, S10, SC (B) 9, SC (B) 10 ইত্যাদি।
তাপমাত্রা পরিবেশ
① 220 ডিগ্রি তাপমাত্রায় দীর্ঘমেয়াদী স্থিতিশীলতা বজায় রাখুন
② 350 ডিগ্রি তাপমাত্রায় স্বল্পমেয়াদী অপারেশন সহ্য করতে সক্ষম
③ তাপমাত্রা এবং আর্দ্রতার বিস্তৃত পরিসরে স্থিতিশীল কর্মক্ষমতা বজায় রাখুন
④ 250 ডিগ্রি তাপমাত্রায়, এটি গলে যাবে না, প্রবাহিত হবে না বা জ্বলনকে সমর্থন করবে না
⑤ 750 ডিগ্রি তাপমাত্রায় কোন বিষাক্ত বা ক্ষয়কারী গ্যাস নির্গত হবে না
ইনস্টলেশন প্রয়োজনীয়তা
1. ট্রান্সফরমার ফাউন্ডেশন ট্র্যাকটি অনুভূমিক হওয়া উচিত এবং তেল সংরক্ষণকারীর ঢাল 1-1.5% হওয়া উচিত।
2. ট্রান্সফরমার চাঙ্গা করা উচিত।
3. ট্রান্সফরমারের প্রাথমিক এবং মাধ্যমিক সীসাগুলি বুশিংয়ের উপর চাপ সৃষ্টি করবে না।
ট্রান্সফরমার শেলটি একটি ট্রিনিটি 800KVA (গ্যাস রিলে ইনস্টল) গঠনের জন্য নিরপেক্ষ বিন্দু এবং গ্রাউন্ডিং ডিভাইসের সাথে দৃঢ়ভাবে সংযুক্ত।
বৈশিষ্ট্য
সুবিধা
1. ট্রান্সফরমার তেলের ভাল নিরোধক এবং তাপ পরিবাহিতা রয়েছে, অন্যদিকে ট্রান্সফরমার তেল সস্তা।
2. এটি ট্রান্সফরমারগুলিতে উচ্চ ক্ষমতার তাপ অপচয় এবং উচ্চ ভোল্টেজ নিরোধকের সমস্যা সমাধান করতে পারে।
অসুবিধা
1. ট্রান্সফরমার তেলের জ্বলনযোগ্যতা রয়েছে এবং আগুনের সম্মুখীন হলে পুড়ে যেতে পারে এবং বিস্ফোরিত হতে পারে
2. ট্রান্সফরমার তেল মানুষের স্বাস্থ্যের জন্য ক্ষতিকর
3. ট্রান্সফরমার তেল নিয়মিত পরিদর্শন করা প্রয়োজন
4. তেল নিমজ্জিত ট্রান্সফরমারগুলির সিলিং কার্যকারিতা খারাপ এবং বয়সী হওয়া উচিত, যার ফলে অপারেটিং সাইটে মারাত্মক তেল ফুটো হয়ে যায়, যা সরঞ্জামগুলির নিরাপদ অপারেশনকে প্রভাবিত করে এবং পরিবেশকেও প্রভাবিত করে
5. তেল-নিমজ্জিত ট্রান্সফরমারগুলির নিরোধক স্তর কম, এবং সেগুলি ক্লাস A নিরোধক অনুসারে ডিজাইন এবং তৈরি করা হয়
পণ্যের ছবি
কারখানার কর্মশালা
প্যাকিং এবং ডেলিভারি
প্রদর্শনী
FAQ
প্রশ্ন 5: OEM/ODM উপলব্ধ?
A: হ্যাঁ, এটা! আমাদের পণ্য কাস্টমাইজ করা যাবে. আমাদের নকশা এবং প্রকৌশলী দল আছে, আমরা গ্রাহকদের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
প্রশ্ন 6: আপনি প্রস্তুতকারক বা ট্রেডিং কোম্পানি?
উত্তর: আমরা কারখানা, 20 বছরের প্রস্তুতকারকের অভিজ্ঞতা সহ 100% পেশাদার প্রস্তুতকারক হিসাবে, আমরা গ্রাহকদের প্রয়োজনীয়তা অনুসারে পণ্য উত্পাদন করতে পারি এবং আমরা পণ্যের মান 100% নিয়ন্ত্রণ করতে পারি।
প্রশ্ন 7: দাম কি আলোচনা করা যেতে পারে?
উত্তরঃ হ্যাঁ, দাম আলোচনা সাপেক্ষ। এটি আপনার পরিমাণ বা প্যাকেজ অনুযায়ী পরিবর্তন করা যেতে পারে
প্রশ্ন 8: পরিদর্শন সম্পর্কে কিভাবে?
উত্তর: আমাদের কাছে কাঁচামাল থেকে শেষ পণ্য পর্যন্ত পুরো পরিদর্শন ব্যবস্থা রয়েছে তাপমাত্রা বৃদ্ধি পরীক্ষা, লবণ স্প্রে করার পরীক্ষা কন্ডাকটর টাইপ পরীক্ষা, যান্ত্রিক জীবন পরীক্ষা।
প্রশ্ন 9: পেমেন্ট শর্তাবলী কি?
উত্তর: টিটি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, আলিবাবা বাণিজ্য নিশ্চয়তা এবং এল/সি গ্রহণযোগ্য। 30% টি/টি অগ্রিম, চালানের আগে 70% ব্যালেন্স।
প্রশ্ন 10: কোম্পানি দ্বারা অফার করা পরিষেবা কি?
উত্তর: আমাদের কাছে পেশাদার প্রকৌশলী দল রয়েছে যা বিভিন্ন গ্রাহকের প্রয়োজনীয়তা পৌঁছানোর জন্য ছাঁচ ডিজাইন এবং বিকাশ করতে পারে।
প্রাক-বিক্রয় থেকে বিক্রয়ের পরে ভাল পরিষেবা দেওয়ার জন্য আমাদের বিক্রয় দলও রয়েছে।
এই পণ্য সাধারণত কাস্টমাইজ করা হয়.
আমরা একজন প্রস্তুতকারক এবং একটি পেশাদার প্রযুক্তিগত বিভাগ রয়েছে যা গ্রাহকের চাহিদা অনুযায়ী ডিজাইন এবং সমাধান সরবরাহ করতে পারে।
আমাদের তথ্য পাঠাতে অনুগ্রহ করে নীচের বোতামে ক্লিক করুন, এবং আমাদের বিক্রয় কর্মীরা আপনাকে নকশা অঙ্কন সরবরাহ করতে আপনার সাথে যোগাযোগ করবে
এখানে আপনার রেফারেন্স জন্য আমাদের গ্রাহক উদাহরণ আছে
ইথিওপিয়ান গ্রাহকরা
ডেটা শীট N ডিগ্রি 2-A: ট্রান্সফরমার H61 33 kV/400V এর 100 kVA
|
পদাবলী |
এস ইউনিট |
নির্দিষ্ট ডেটা |
প্রার্থীর ডেটা |
|
মেকার |
|
নির্দেশ করতে হবে |
|
|
রেফারেন্স স্ট্যান্ডার্ড |
|
আইইসি 60076 |
|
|
টাইপ |
|
পর্যায় |
|
|
ভ্যাট |
|
হারমেটিক |
|
|
মৃত্যুদন্ড |
|
ক্রান্তীয় |
|
|
অস্তরক |
|
PCB-মুক্ত তেল |
|
|
স্থাপন |
|
খুঁটিতে |
|
|
পরিবেষ্টিত তাপমাত্রা অপারেটিং |
ডিগ্রী |
45 |
|
|
রেটেড ফ্রিকোয়েন্সি |
Hz |
50 |
|
|
হারের ক্ষমতা |
Kva |
100 |
|
|
রেট করা প্রাথমিক ভোল্টেজ |
Kv |
33 |
|
|
প্রাথমিক বিদ্যালয়ে বিচ্ছিন্নতা স্তর নির্ধারিত |
Kv |
36 |
|
|
প্রাথমিক বিদ্যালয়ে পর্যায় সংখ্যা |
|
03 |
|
|
সেকেন্ডারি ভোল্টেজ |
V |
400/230 |
|
|
M পাশ দিয়ে ভোল্টেজ সামঞ্জস্য পরিসীমা যখন unladen |
% |
±2.5 |
|
|
কাপলিং |
|
Yzn11 |
|
|
শর্ট সার্কিট ভোল্টেজ |
% |
4 - 4.5 |
|
|
এক লোডের জন্য নিরপেক্ষ আকার |
% |
100 |
|
|
সর্বাধিক ভ্যাকুয়াম ক্ষতি |
W |
230 – 460 |
|
|
ম্যাক্সি লোডের কারণে লোকসান |
W |
1450 - 2350 |
|
|
সর্বোচ্চ স্থির-রাষ্ট্র তেল তাপমাত্রা |
ডিগ্রী |
55 |
|
|
স্থির অবস্থায় বাতাসের সর্বোচ্চ তাপমাত্রা |
ডিগ্রী |
60 |
|
|
ঘুর উপাদান |
|
ইলেক্ট্রোলাইটিক কপার |
|
|
সর্বোচ্চ শব্দ স্তর |
ডিবি |
52 |
|
|
50Hz শিল্প ফ্রিকোয়েন্সি হোল্ড, 1 মিনিট |
Kv |
50 - 70 |
|
|
শক ওয়েভ প্রতিরোধের (1.2/50 মাইক্রো) |
Kv |
125 - 170 |
|
|
কুলিং |
|
একটি উপর |
|
|
নেমপ্লেট |
|
01 |
|
|
গ্রাউন্ডিং সংযোগ |
|
01 |
|
|
মাত্রা উচ্চতা/প্রস্থ/গভীরতা |
মিমি x মিমি x মিমি |
1200 X 1050 X 710 |
|
|
তেল সহ ট্রান্সফরমারের মোট ভর |
কেজি |
400 |
|
|
তেল ভর |
কেজি |
90 |
|
|
পেইন্ট |
|
||
|
|
|
ক্রান্তীয় এবং বিরোধী জং |
|
|
|
|
স্তর |
|
|
|
|
বাইন্ডার |
|
|
|
|
রঙ |
|
|
|
|
পরিকল্পনা এবং প্রযুক্তিগত ডায়াগ্রাম প্রদান করা হবে. |
|
যদি আরো বিস্তারিত প্রয়োজন হয়, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন
