তেল নিমজ্জিত ট্রান্সফরমার শিল্পে জ্ঞান ভাগ করা

তেল নিমজ্জিত ট্রান্সফরমার শিল্পে জ্ঞান ভাগ করা

তেল নিমজ্জিত ট্রান্সফরমারটি একটি বডি, একটি তেল ট্যাঙ্ক, একটি কুলিং ডিভাইস, একটি সুরক্ষা ডিভাইস এবং একটি বহির্গামী ডিভাইস নিয়ে গঠিত।

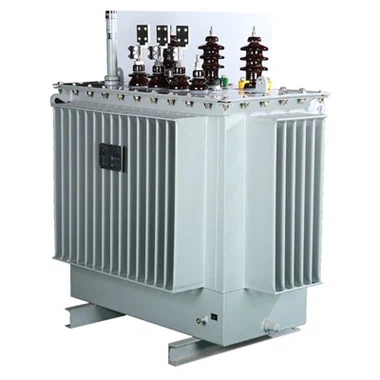

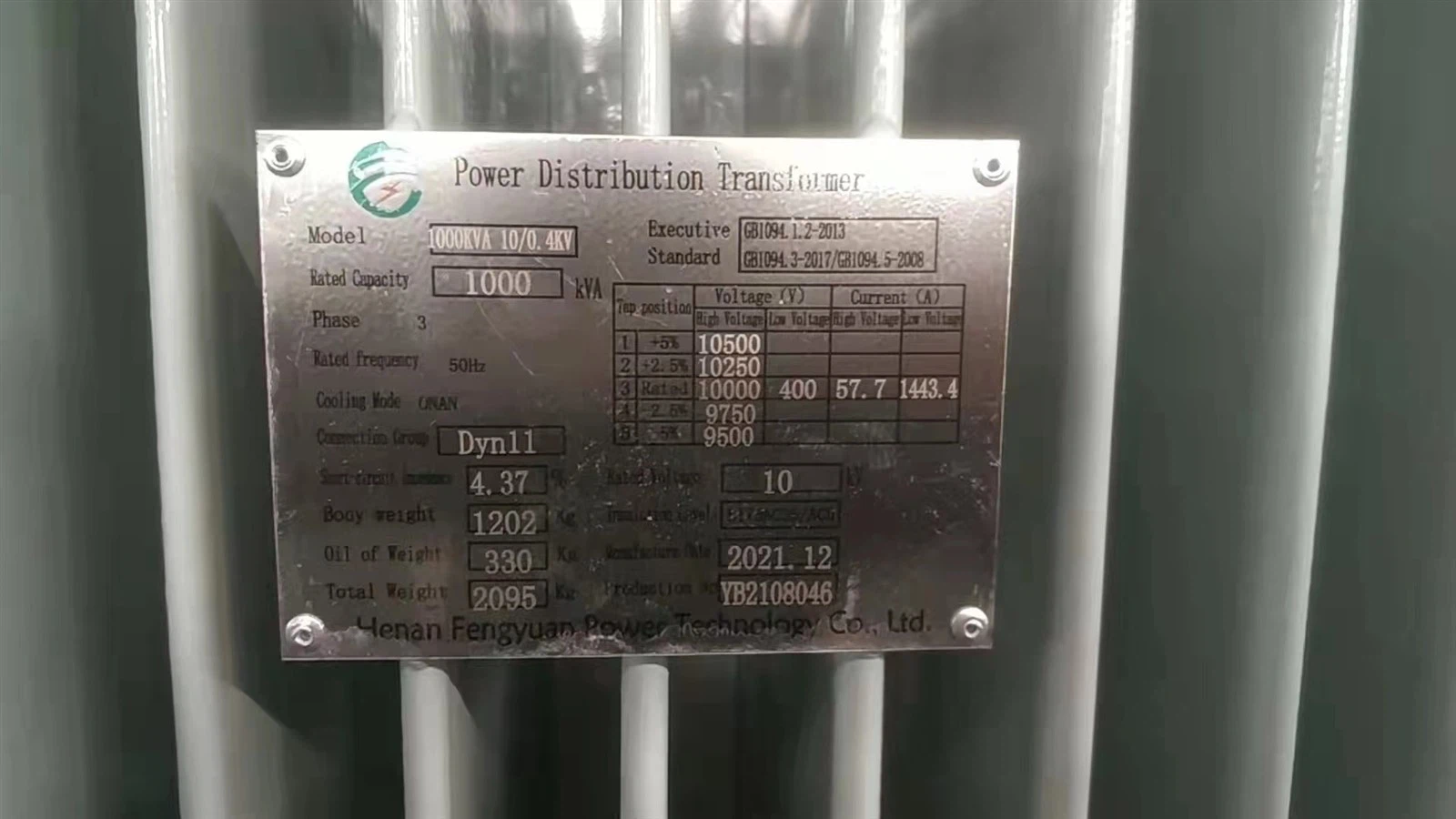

একটি তেল নিমজ্জিত ট্রান্সফরমারের শরীরে একটি আয়রন কোর, ওয়াইন্ডিং (ওয়াইন্ডিং), ইনসুলেশন, লিডস এবং ট্যাপ চেঞ্জার থাকে; জ্বালানী ট্যাঙ্কের মধ্যে রয়েছে জ্বালানী ট্যাঙ্কের বডি এবং আনুষাঙ্গিক (তেল ড্রেন ভালভ, গ্রাউন্ডিং স্ক্রু, ট্রলি, নেমপ্লেট, ইত্যাদি); কুলিং ডিভাইস একটি রেডিয়েটার এবং একটি কুলার অন্তর্ভুক্ত; প্রতিরক্ষামূলক যন্ত্রের মধ্যে রয়েছে একটি তেল স্টোরেজ ট্যাঙ্ক, একটি তেল পয়েন্টার, একটি নিরাপত্তা শ্বাসনালী, একটি আর্দ্রতা শোষক, একটি তাপমাত্রা পরিমাপকারী উপাদান এবং একটি গ্যাস রিলে; বহির্গামী ডিভাইস উচ্চ এবং নিম্ন ভোল্টেজ bushings অন্তর্ভুক্ত।

1. আয়রন কোর: আয়রন কোর হল একটি ট্রান্সফরমারের অন্যতম মৌলিক উপাদান, যা ট্রান্সফরমারের চৌম্বকীয় সার্কিট অংশ। ট্রান্সফরমারের প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলি লোহার কোরে থাকে। চৌম্বকীয় বর্তনীর চৌম্বক পরিবাহিতা উন্নত করতে এবং আয়রন কোরে এডি কারেন্ট ক্ষয়ক্ষতি কমাতে, আয়রন কোর সাধারণত 0.35 মিমি সিলিকন স্টিল শীট দিয়ে তৈরি হয় যার উপরিভাগ নিরোধক থাকে। লোহার কোর দুটি ভাগে বিভক্ত: একটি লোহার কোর কলাম এবং একটি লোহার জোয়াল। লোহার কোর কলাম একটি ঘুর দিয়ে সজ্জিত করা হয়, এবং লোহার জোয়াল চৌম্বকীয় সার্কিট বন্ধ করার জন্য লোহার কোরকে সংযুক্ত করে।

2. উইন্ডিং (কুণ্ডলী): ট্রান্সফরমারের সবচেয়ে মৌলিক উপাদানগুলির মধ্যে একটি হল উইন্ডিং। এটি একটি ট্রান্সফরমারের সার্কিট অংশ, সাধারণত তামা বা অ্যালুমিনিয়ামের তারে মোড়ানো হয় যা অন্তরক কাগজে মোড়ানো হয়। উচ্চ-ভোল্টেজ পাওয়ার গ্রিডের সাথে সংযুক্ত ওয়াইন্ডিং একটি উচ্চ-ভোল্টেজ ওয়াইন্ডিং এবং কম-ভোল্টেজ পাওয়ার গ্রিডের সাথে সংযুক্ত ওয়াইন্ডিং একটি কম-ভোল্টেজ ওয়াইন্ডিং। উইন্ডিং এর কাজ হল কারেন্ট বহন করা, ম্যাগনেটিক ফ্লাক্স এবং প্ররোচিত ইলেক্ট্রোমোটিভ ফোর্স তৈরি করা।

3. আনুষাঙ্গিক: পাওয়ার ট্রান্সফরমারের আনুষাঙ্গিকগুলির মধ্যে রয়েছে তেল ট্যাঙ্ক, কনজারভেটর, ট্যাপ চেঞ্জার, সেফটি এয়ারওয়ে, ইনসুলেশন স্লিভ ইত্যাদি। এর কাজ হল ট্রান্সফরমারের নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা।

① তেল ট্যাঙ্ক: তেলের ট্যাঙ্ক হল একটি তেল নিমজ্জিত ট্রান্সফরমারের বাইরের শেল, যেখানে ট্রান্সফরমারের আয়রন কোর এবং উইন্ডিং স্থাপন করা হয়। ট্যাঙ্কটি নিরোধকের জন্য ট্রান্সফরমার তেল দিয়ে ভরা হয় এবং তেল নিরোধক ছাড়াও অন্যান্য নিরোধক পদ্ধতি রয়েছে।

② তেল সংরক্ষক (সংরক্ষক): ট্যাঙ্কের ভিতরের অংশকে বাইরে থেকে আলাদা করতে তেল ট্যাঙ্কের উপরের বাম দিকে ইনস্টল করা হয়েছে।

③ সেফটি এয়ারওয়ে (বিস্ফোরণ-প্রুফ টিউব): সরঞ্জামগুলিকে রক্ষা করতে এবং কোনও ত্রুটির ক্ষেত্রে জ্বালানী ট্যাঙ্কের ক্ষতি রোধ করতে জ্বালানী ট্যাঙ্কের উপরের কভারে ইনস্টল করা হয়। যখন একটি ট্রান্সফরমার ত্রুটিপূর্ণ হয় এবং প্রচুর পরিমাণে গ্যাস উৎপন্ন করে, তখন তেল ট্যাঙ্কের ভিতরে চাপ বৃদ্ধি পায় এবং গ্যাস এবং তেল বিস্ফোরণ-প্রমাণ ফিল্মের মধ্য দিয়ে ভেঙ্গে যাবে এবং তেলের ট্যাঙ্কটি ফেটে যাওয়া প্রতিরোধ করার জন্য বাইরের দিকে স্প্রে করবে।

④ গ্যাস রিলে (গ্যাস রিলে): ট্রান্সফরমারের তেল ট্যাঙ্ক এবং স্টোরেজ ট্যাঙ্কের মধ্যে পাইপলাইনে ইনস্টল করা হয়, প্রধানত একটি প্রতিরক্ষামূলক ডিভাইস হিসাবে। ভিতরে একটি পারদ সুইচ সহ একটি ফ্লোট এবং একটি বাফেল রয়েছে যা পারদ সুইচটি চালাতে পারে। যখন ট্রান্সফরমার ত্রুটিপূর্ণ হয়, উত্পন্ন গ্যাস গ্যাস রিলে এর উপরের অংশে জমা হয়, তেলের স্তর নেমে যায়, ফ্লোট ডুবে যায় এবং পারদ সুইচটি একটি সংকেত পাঠাতে সংযুক্ত থাকে; যখন ট্রান্সফরমারে একটি গুরুতর ত্রুটি দেখা দেয়, তখন বাফেলের মধ্য দিয়ে তেলের প্রবাহ বন্ধ হয়ে যায় এবং বাফেলটি বিচ্যুত হয়ে অন্য পারদ সুইচের সাথে সংযোগ স্থাপনের জন্য একটি প্রক্রিয়া চালায়, একটি সংকেত পাঠায় এবং ট্রিপিং করে।

⑤ ট্যাপ চেঞ্জার: পাওয়ার সিস্টেমে, অনুমোদিত সীমার মধ্যে ট্রান্সফরমারের আউটপুট ভোল্টেজ নিয়ন্ত্রণ করার জন্য, ট্রান্সফরমারের প্রাথমিক ওয়াইন্ডিংয়ের বাঁকগুলির সংখ্যা একটি নির্দিষ্ট সীমার মধ্যে সামঞ্জস্য করতে হবে। তাই, প্রাথমিক ওয়াইন্ডিং সাধারণত একটি ট্যাপ দিয়ে সজ্জিত থাকে, যাকে ট্যাপ চেঞ্জার বলা হয়। বিভিন্ন সংযোগকারীর সাথে সুইচগুলি সংযুক্ত করে, ভোল্টেজ নিয়ন্ত্রণ অর্জনের জন্য মূল উইন্ডিংয়ের বাঁকগুলির সংখ্যা পরিবর্তন করা যেতে পারে। ট্যাপ চেঞ্জার অন-লোড ট্যাপ চেঞ্জার এবং অফ লোড ট্যাপ চেঞ্জারে বিভক্ত।

⑥ অন্তরক হাতা: ট্রান্সফরমারের তেল ট্যাঙ্কের কভারে ইনস্টল করা, এটি তেল ট্যাঙ্কের কয়েলের সীসাকে তেলের ট্যাঙ্কের বাইরে নিয়ে যেতে এবং তেল ট্যাঙ্ক থেকে সীসাকে নিরোধক করতে ব্যবহৃত হয়। চীনামাটির বাসন অন্তরক হাতা 1KV এর নিচের ভোল্টেজের জন্য ব্যবহার করা হয়, গ্যাস-ভরা বা তেল-ভর্তি হাতাগুলি 10-35KV-এর মধ্যে ভোল্টেজের জন্য ব্যবহার করা হয়, এবং ক্যাপাসিটিভ হাতাগুলি 110KV-এর উপরে ভোল্টেজের জন্য ব্যবহৃত হয়।

⑦ ট্রান্সফরমার তেল: প্রয়োজনীয়তা: উচ্চ মাঝারি শক্তি এবং কম সান্দ্রতা, উচ্চ ইগনিশন পয়েন্ট এবং কম দৃঢ়করণ বিন্দু, অ্যাসিড, ক্ষার, ধুলো এবং আর্দ্রতার মতো অমেধ্য থেকে মুক্ত। ফাংশন: নিরোধক এবং তাপ অপচয় জোরদার

পণ্য লিঙ্ক

http://ww.switchgear-china.com/power-বিতরণ-ট্রান্সফরমার/il-immers-transformer/hi-ভোল্টেজ-তেল-নিমজ্জিত-বিতরণ.html

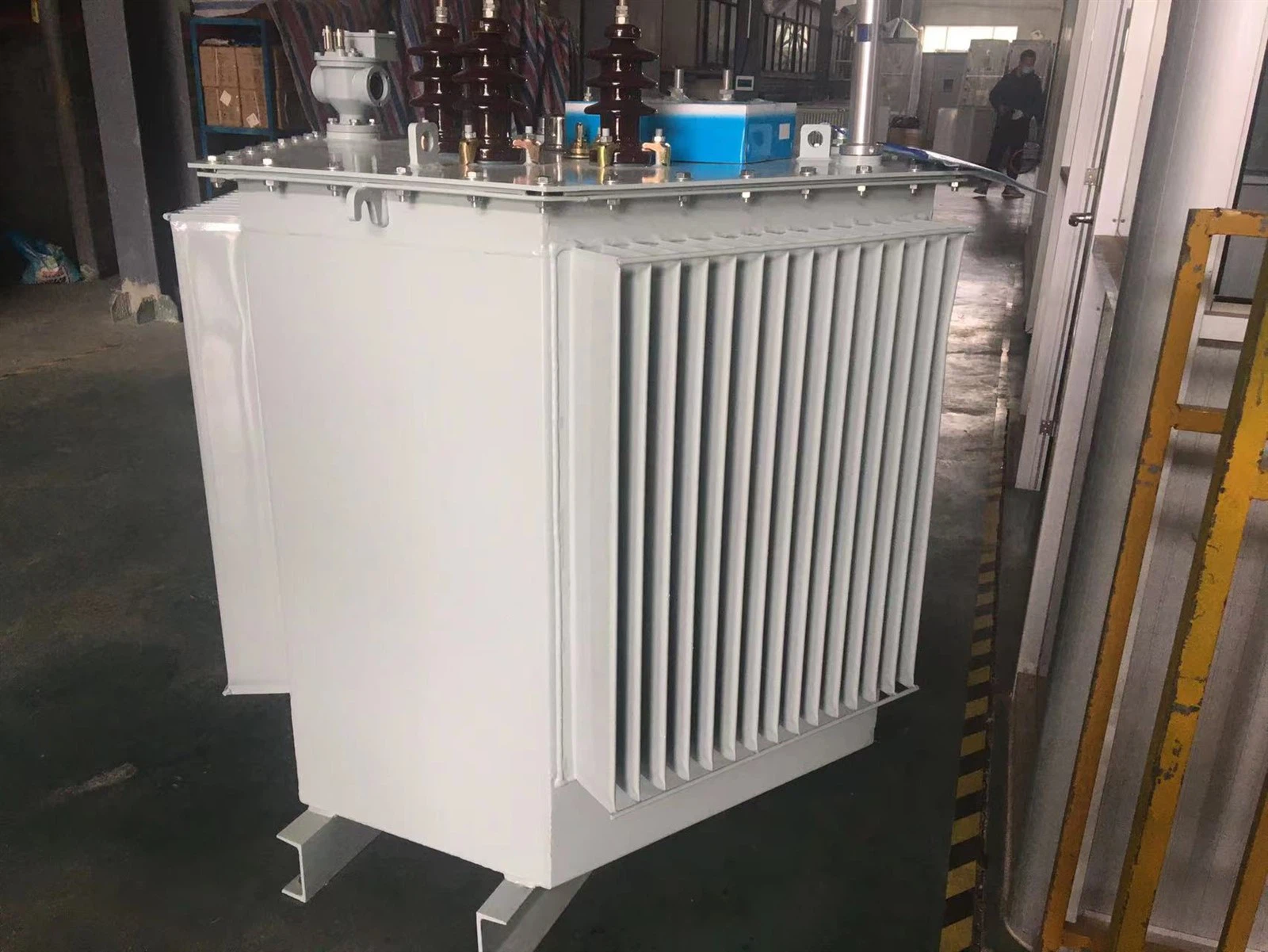

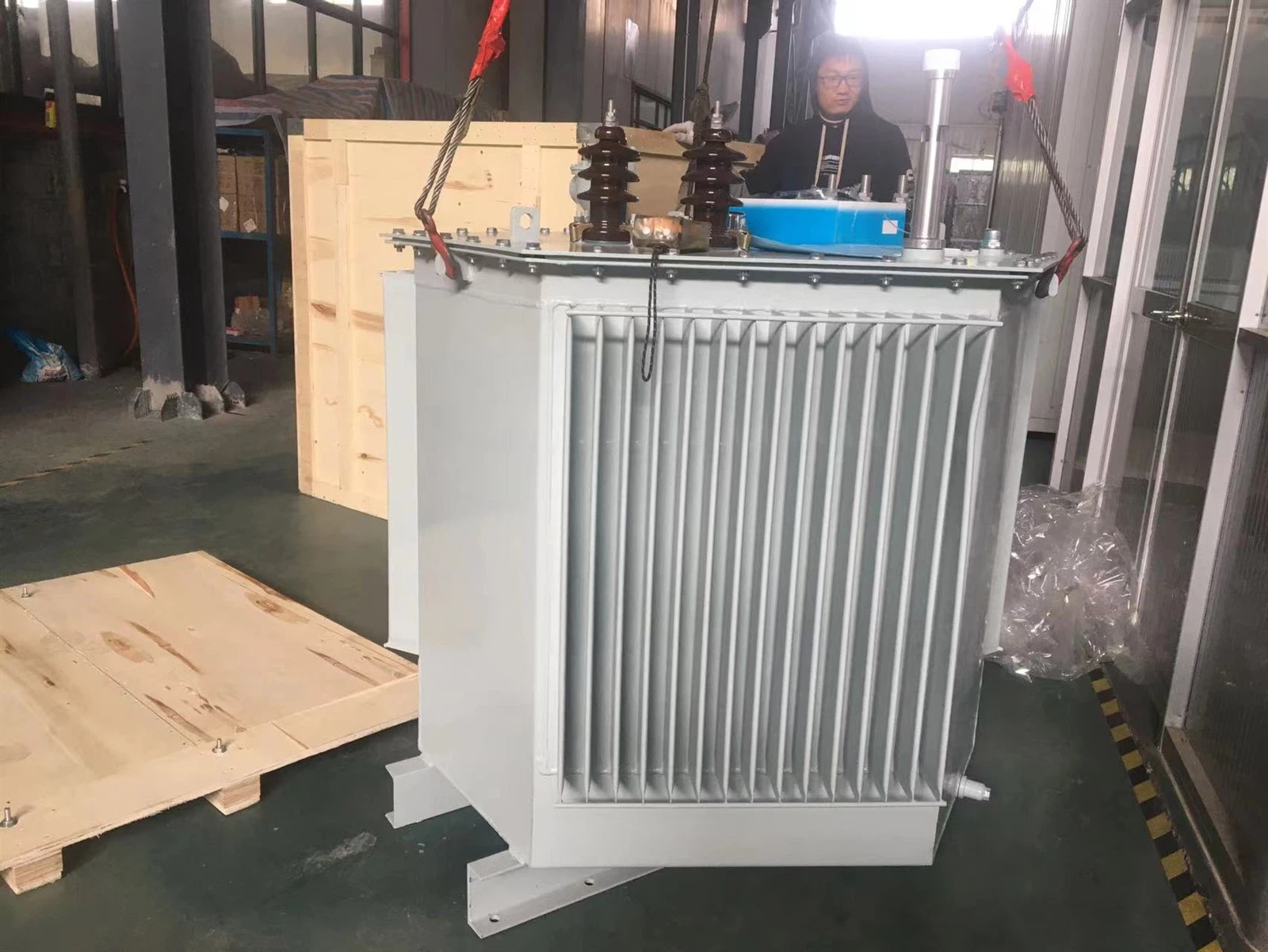

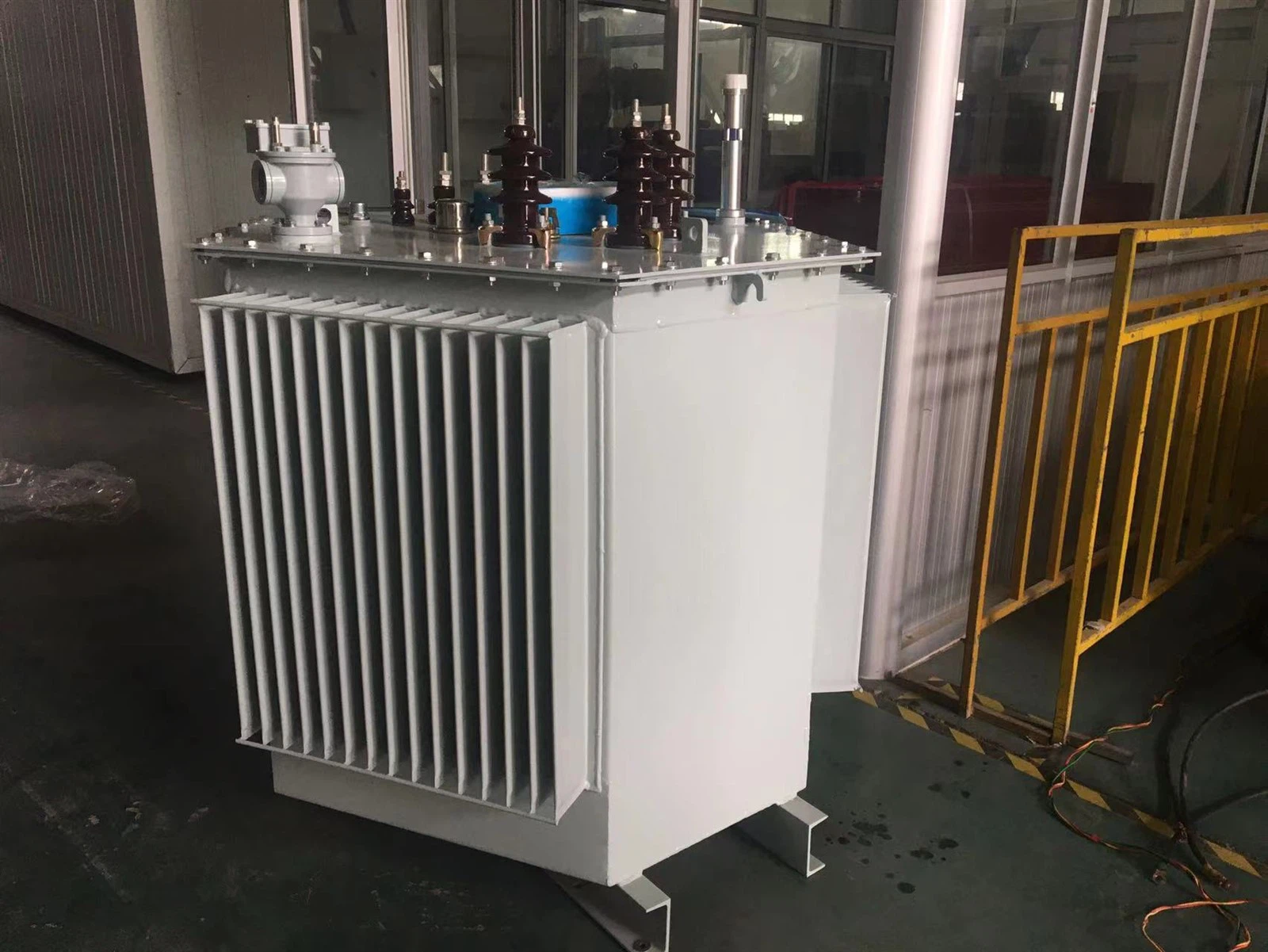

পণ্য ফটো

এই পণ্য সাধারণত কাস্টমাইজ করা হয়.
আমরা একজন প্রস্তুতকারক এবং একটি পেশাদার প্রযুক্তিগত বিভাগ রয়েছে যা গ্রাহকের চাহিদা অনুযায়ী ডিজাইন এবং সমাধান সরবরাহ করতে পারে।

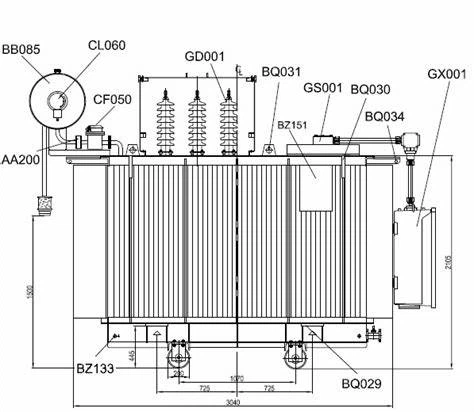

আমাদের তথ্য পাঠাতে অনুগ্রহ করে নীচের বোতামে ক্লিক করুন, এবং আমাদের বিক্রয় কর্মীরা আপনাকে নকশা অঙ্কন সরবরাহ করতে আপনার সাথে যোগাযোগ করবে

এখানে আপনার রেফারেন্স জন্য আমাদের গ্রাহক উদাহরণ আছে

ভিয়েতনামী গ্রাহকরা

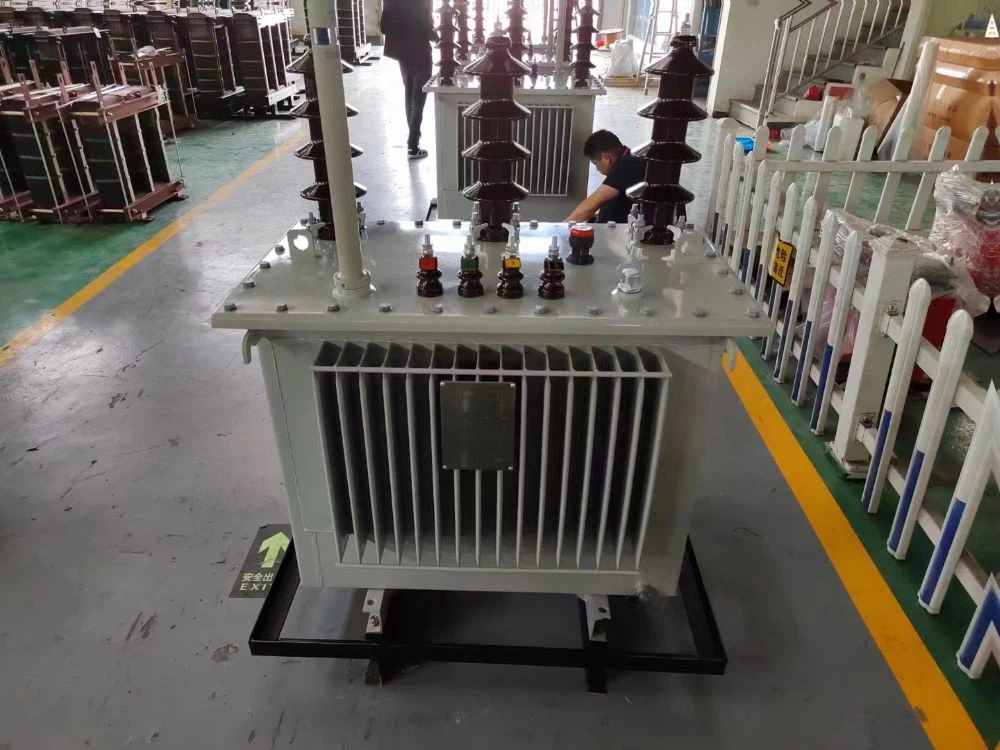

ডেটা শীট N ডিগ্রি 2-A: ট্রান্সফরমার H61 33 kV/400V এর 100 kVA
