20/0.4KV পাওয়ার ইউসেজ ডিস্ট্রিবিউশন ক্যাবিনেট সাবস্টেশন

20/0.4KV পাওয়ার ইউসেজ ডিস্ট্রিবিউশন ক্যাবিনেট সাবস্টেশন







বক্স টাইপ সাবস্টেশন বিবরণ



এসি মেটাল ক্লোজড টাইপ শিফট সুইচ ক্যাবিনেট একটি থ্রি-ফেজ এসি 50HZ ইনডোর ডিভাইস মেটাল ক্লোজড সুইচ ইকুইপমেন্ট। পাওয়ার প্ল্যান্টে ব্যবহৃত হয়, সাবস্টেশন সিস্টেম রেটেড ভোল্টেজ 35kV, রেট করা সর্বোচ্চ কারেন্ট 2000A সর্বোচ্চ ভোল্টেজ 40.5kV একক বাস বা একক বাস বিভাগীয় বিতরণ সরঞ্জাম সেট।

এই সুইচ ডিভাইসটি DL/ t404-91, IEC298, GB3906 এবং অন্যান্য মানগুলির প্রয়োজনীয়তা পূরণ করে, এবং সার্কিট ব্রেকারের ভুল অপারেশন প্রতিরোধ, লোড সহ হ্যান্ডকার্ট পুশ করা এবং টানা, গ্রাউন্ডিং লাইন, গ্রাউন্ডিং লাইনের সাথে পাওয়ার ট্রান্সমিশনের কাজ করে। এবং দুর্ঘটনাজনিত চার্জিং ব্যবধান ("পাঁচটি সতর্কতা" হিসাবে উল্লেখ করা হয়েছে)।



বক্স টাইপ সাবস্টেশন আবাসিক জেলা, শহুরে জনসাধারণের পরিবর্তন, শহরতলির আলোড়ন, নির্মাণ শক্তি এবং আরও অনেক কিছুর জন্য উপযুক্ত। ব্যবহারকারীরা বিভিন্ন ব্যবহারের শর্ত এবং লোড গ্রেড অনুযায়ী বক্স টাইপ পরিবর্তন চয়ন করতে পারেন। বক্স সাবস্টেশনের আবির্ভাবের পর থেকে এটি খুব দ্রুত বিকশিত হয়েছে। উন্নত দেশগুলিতে, 70% বিতরণ ট্রান্সফরমার তৈরি করা হয়েছে, এবং মার্কিন যুক্তরাষ্ট্র 90% এর জন্য দায়ী। চীনের নগর আধুনিকীকরণের দ্রুত বিকাশ এবং শহুরে বিতরণ নেটওয়ার্কের সংস্কার ব্যাপকভাবে প্রয়োগ করা হবে।
বক্স টাইপ সাবস্টেশনগুলি উচ্চ-বৃদ্ধি আবাসিক, বিলাসবহুল ভিলা, স্কোয়ার পার্ক, আবাসিক এলাকা, ছোট ও মাঝারি কারখানা, খনি, তেলক্ষেত্র এবং অস্থায়ী নির্মাণ বিদ্যুৎ এবং বিতরণ ব্যবস্থায় বিদ্যুৎ গ্রহণ ও বিতরণের জন্য অন্যান্য স্থানে ব্যবহার করা হয়।





পরিবেশের অবস্থা:

উচ্চতা: 1000 মি এবং নীচে।
পরিবেষ্টিত তাপমাত্রা: - 25 ~ +40 সে.

বাতাসের গতি: 35m/s এর বেশি নয়।
আপেক্ষিক আর্দ্রতা: 90% (+25 C) এর বেশি নয়।
সিসমিক অনুভূমিক ত্বরণ: {{0}}.4m/s এর বেশি নয়, উল্লম্ব ত্বরণ: 0.2m/s এর বেশি নয়।
ব্যবহারের স্থান: ধাতু এবং অন্তরকের জন্য ক্ষতিকারক কোন পরিবাহী, ধুলোবালি, বিপজ্জনক, ক্ষয়কারী, দাহ্য এবং বিস্ফোরক পদার্থ থাকা উচিত নয়।





ইউরোপীয় টাইপ সাবস্টেশন, জাতীয় শহুরে নেটওয়ার্কের রূপান্তরের ভিত্তিতে আমাদের কোম্পানি দ্বারা তৈরি করা নতুন পাওয়ার ট্রান্সফরমার সরঞ্জামগুলির একটি সম্পূর্ণ সেট যা তেল-নিমজ্জিত সিল করা পাওয়ার ট্রান্সফরমার এবং উচ্চ এবং নিম্ন ভোল্টেজের বৈদ্যুতিক উপাদানগুলির জন্য সর্বোত্তম সমন্বয় তৈরি করে। স্ট্রাকচার অপ্টিমাইজেশানের মাধ্যমে, সুইচগিয়ারকে চরম মাত্রায় ছোট করা হবে যা ছোট আয়তন, কম শব্দ, নির্ভরযোগ্য পাওয়ার সাপ্লাই, যুক্তিসঙ্গত কাঠামো, ইনস্টলেশনের জন্য নমনীয়, পরিচালনার জন্য সহজ এবং চলতে সক্ষমের মতো সুবিধা সহ সম্মিলিত ট্রান্সফরমারের দখলকৃত এলাকাকে ব্যাপকভাবে হ্রাস করে। লোড সেন্টারের গভীরে সর্বাধিক পরিমাণে, ইত্যাদি। এটি উচ্চ-ভোল্টেজ রিং নেটওয়ার্ক ক্যাবিনেটে নেটওয়ার্ক অটোমেশন টার্মিনাল (এফটিইউ) একত্রিত করতে পারে, শর্ট সার্কিট এবং একক-ফেজ গ্রাউন্ডিং ফল্টের নির্ভরযোগ্য সনাক্তকরণ উপলব্ধি করতে পারে এবং "চারটি রিমোট", যা নেটওয়ার্ক বিতরণের স্বয়ংক্রিয় আপগ্রেডের সুবিধা দেয়। এটি ব্যাপকভাবে আবাসিক কোয়ার্টার বাণিজ্যিক কেন্দ্র স্টেশন শিল্প এবং খনির উদ্যোগ বিমানবন্দর রেলপথ স্কুল হাসপাতাল, উচ্চ ভবন এবং জায়গা ব্যবহার করা হয়.





বৈশিষ্ট্য:

1) ছোট অধিকৃত এলাকা
2) দৃঢ় এবং নির্ভরযোগ্য
3) সরানো সহজ, সুন্দর এবং ব্যবহারিক
4) এর খরচ কম, এবং ইনস্টলেশনের সময় ছোট









ফটোভোলটাইক বিদ্যুৎ উৎপাদন প্রকল্পে, বক্স টাইপ সাবস্টেশনগুলি একটি অপরিহার্য অংশ। বক্স টাইপ সাবস্টেশন বলতে এমন যন্ত্রপাতি বোঝায় যা বৈদ্যুতিক শক্তিকে ট্রান্সমিশন এবং ডিস্ট্রিবিউশনের জন্য উপযুক্ত ভোল্টেজে রূপান্তর করে এবং পাওয়ার গ্রিডে বৈদ্যুতিক শক্তি প্রবর্তন করে। তাহলে ফটোভোলটাইক পাওয়ার জেনারেশন প্রজেক্টে আপনাকে কোন পর্যায়ে বক্স টাইপ সাবস্টেশন কিনতে হবে?



প্রথমত, ফটোভোলটাইক বিদ্যুৎ উৎপাদন প্রকল্পের পরিকল্পনা পর্যায়ে, আমাদের পুরো প্রকল্পের স্কেল এবং বিন্যাস ডিজাইন করতে হবে। এই পর্যায়ের কাজের মধ্যে রয়েছে সাইট নির্বাচন, ফটোভোলটাইক প্যানেলের বিন্যাস এবং গ্রিড সংযুক্ত সিস্টেমের ধারণাগত নকশা। এই পর্যায়ে, বক্স সাবস্টেশনের স্কেল এবং মডেল নির্ধারণ করার জন্য, প্রকল্পের বিদ্যুৎ উৎপাদন ক্ষমতা এবং প্রত্যাশিত সংক্রমণ দূরত্ব বিবেচনা করা প্রয়োজন। কারণ প্রকল্পের নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করতে প্রকল্পের নির্দিষ্ট পরিস্থিতির উপর ভিত্তি করে বক্স টাইপ সাবস্টেশনের ক্ষমতা এবং কনফিগারেশন নির্ধারণ করা প্রয়োজন।



দ্বিতীয়ত, ফটোভোলটাইক বিদ্যুৎ উৎপাদন প্রকল্পের সরঞ্জাম সংগ্রহের পর্যায়ে, বক্স টাইপ সাবস্টেশনগুলি অপরিহার্য সরঞ্জামগুলির মধ্যে একটি। এই পর্যায়ে, আমাদের ফটোভোলটাইক প্যানেল, ইনভার্টার, তার এবং অন্যান্য সরঞ্জাম ক্রয় করতে হবে এবং সেগুলিকে পাওয়ার গ্রিডে সংযুক্ত করতে হবে। এনার্জি ট্রান্সমিশন এবং ডিস্ট্রিবিউশনের হাব হিসাবে, বক্স সাবস্টেশনগুলিকে ফটোভোলটাইক প্যানেল থেকে সরাসরি কারেন্টকে বিকল্প কারেন্টে রূপান্তর করতে হবে এবং এটি পাওয়ার গ্রিডে প্রেরণ করতে হবে। অতএব, সরঞ্জাম সংগ্রহের পর্যায়ে, আমাদের অবশ্যই একই সাথে বক্স টাইপ সাবস্টেশন ক্রয় করতে হবে এবং অন্যান্য সরঞ্জামের সাথে তাদের সামঞ্জস্য এবং স্থিতিশীলতা নিশ্চিত করতে হবে।





অবশেষে, ফটোভোলটাইক বিদ্যুৎ উৎপাদন প্রকল্পের নির্মাণ পর্যায়ে, বক্স সাবস্টেশনের ইনস্টলেশন এবং চালু করা একটি গুরুত্বপূর্ণ কাজ। বৈদ্যুতিক সংযোগ এবং গ্রাউন্ডিং অপারেশনের জন্য বক্স টাইপ সাবস্টেশনগুলিকে ফটোভোলটাইক প্যানেল, ইনভার্টার, ক্যাবল এবং অন্যান্য সরঞ্জামের সাথে সঠিকভাবে অবস্থান করতে হবে। ইনস্টলেশন সম্পন্ন করার পরে, ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমের স্বাভাবিক অপারেশন নিশ্চিত করতে বিভিন্ন ফাংশনগুলির ডিবাগিং এবং পরীক্ষা করা প্রয়োজন। এই পর্যায়ে একটি বক্স টাইপ সাবস্টেশনের কাজ হল ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেম দ্বারা উত্পন্ন বিদ্যুতকে গ্রিডের প্রয়োজনীয় বিদ্যুতে রূপান্তর করা এবং ব্যবহারকারীদের বিদ্যুতের চাহিদা মেটাতে গ্রিডে প্রেরণ করা।



সংক্ষেপে, ফোটোভোলটাইক পাওয়ার জেনারেশন প্রকল্পে, বক্স সাবস্টেশনগুলি প্রকল্প পরিকল্পনা, সরঞ্জাম সংগ্রহ এবং নির্মাণের মতো একাধিক ধাপ জড়িত। প্রকল্প পরিকল্পনার পর্যায় থেকে শুরু করে, আমাদেরকে বক্স টাইপ সাবস্টেশনগুলির চাহিদা বিবেচনা করতে হবে এবং প্রকল্পের নির্দিষ্ট পরিস্থিতি অনুযায়ী সেগুলি ক্রয় এবং ইনস্টল করতে হবে। বক্স টাইপ সাবস্টেশনগুলি ফোটোভোলটাইক পাওয়ার জেনারেশন প্রোজেক্টগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করে, শুধুমাত্র শক্তি রূপান্তর এবং ট্রান্সমিশনের কাজগুলি সম্পূর্ণ করে না, ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমগুলির নিরাপত্তা এবং স্থিতিশীলতাও উন্নত করে। অতএব, ফটোভোলটাইক বিদ্যুৎ উৎপাদন প্রকল্পে, সঠিক সংগ্রহ এবং বক্স টাইপ সাবস্টেশনের ব্যবহার প্রকল্পের সফল অপারেশনের জন্য অন্যতম প্রধান কারণ।







































প্রশ্ন 5: OEM/ODM উপলব্ধ?

A: হ্যাঁ, এটা! আমাদের পণ্য কাস্টমাইজ করা যাবে. আমাদের নকশা এবং প্রকৌশলী দল আছে, আমরা গ্রাহকদের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।



প্রশ্ন 6: আপনি প্রস্তুতকারক বা ট্রেডিং কোম্পানি?
উত্তর: আমরা কারখানা, 20 বছরের প্রস্তুতকারকের অভিজ্ঞতা সহ 100% পেশাদার প্রস্তুতকারক হিসাবে, আমরা গ্রাহকদের প্রয়োজনীয়তা অনুসারে পণ্য উত্পাদন করতে পারি এবং আমরা পণ্যের মান 100% নিয়ন্ত্রণ করতে পারি।



প্রশ্ন 7: দাম কি আলোচনা করা যেতে পারে?

উত্তরঃ হ্যাঁ, দাম আলোচনা সাপেক্ষ। এটি আপনার পরিমাণ বা প্যাকেজ অনুযায়ী পরিবর্তন করা যেতে পারে



প্রশ্ন 8: পরিদর্শন সম্পর্কে কিভাবে?

উত্তর: আমাদের কাছে কাঁচামাল থেকে শেষ পণ্য পর্যন্ত পুরো পরিদর্শন ব্যবস্থা রয়েছে তাপমাত্রা বৃদ্ধি পরীক্ষা, লবণ স্প্রে করার পরীক্ষা কন্ডাকটর টাইপ পরীক্ষা, যান্ত্রিক জীবন পরীক্ষা।



প্রশ্ন 9: পেমেন্ট শর্তাবলী কি?

উত্তর: টিটি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, আলিবাবা বাণিজ্য নিশ্চয়তা এবং এল/সি গ্রহণযোগ্য। 30% টি/টি অগ্রিম, চালানের আগে 70% ব্যালেন্স।



প্রশ্ন 10: কোম্পানি দ্বারা অফার করা পরিষেবা কি?

উত্তর: আমাদের কাছে পেশাদার প্রকৌশলী দল রয়েছে যা বিভিন্ন গ্রাহকের প্রয়োজনীয়তা পৌঁছানোর জন্য ছাঁচ ডিজাইন এবং বিকাশ করতে পারে।

প্রাক-বিক্রয় থেকে বিক্রয়ের পরে ভাল পরিষেবা দেওয়ার জন্য আমাদের বিক্রয় দলও রয়েছে।





এই পণ্য সাধারণত কাস্টমাইজ করা হয়.
আমরা একজন প্রস্তুতকারক এবং একটি পেশাদার প্রযুক্তিগত বিভাগ রয়েছে যা গ্রাহকের চাহিদা অনুযায়ী ডিজাইন এবং সমাধান সরবরাহ করতে পারে।
আমাদের তথ্য পাঠাতে অনুগ্রহ করে নীচের বোতামে ক্লিক করুন, এবং আমাদের বিক্রয় কর্মীরা আপনাকে নকশা অঙ্কন সরবরাহ করতে আপনার সাথে যোগাযোগ করবে



এখানে আপনার রেফারেন্স জন্য আমাদের গ্রাহক উদাহরণ আছে

উজবেকিস্তানের গ্রাহক

প্রযুক্তিগত প্রয়োজনীয়তা এবং সরঞ্জামের বৈশিষ্ট্য
Re:82 সেট কমপ্যাক্ট সাবস্টেশন
আইটেম- না.	প্রযুক্তিগত তথ্যের সময়সূচী	ইউনিট	প্রয়োজনীয় (এ 3000 m	অফার করা ডেটা
	সিস্টেম ডেটা প্রয়োজনীয়তা
1.05.10	আর্থিংয়ের জন্য আটকে থাকা তামার পরিবাহী
	প্রস্তুতকারক	-
	উপাদান	-	তামা
	প্রস্থচ্ছেদ	mm2	>50
	দৈর্ঘ্য	m	>40
1.05.11	আর্থিং রড
	প্রস্তুতকারক	-
	টাইপ	-
	ম্যাটেরিয়া !	-
	দৈর্ঘ্য	m
	রড প্রতি বিভাগ	পিসি
1.6	কমপ্যাক্ট সাবস্টেশন (বিকল্প 1)
	প্রস্তুতকারক	-		ফেঙ্গুয়ান
	টাইপ	-		আউটডোর
	সম্পূর্ণ সাবস্টেশনের জন্য সামগ্রিক সুরক্ষা শ্রেণী	-	আইপি 44	আইপি 44
	ঘের উপাদান	-		জিআই
	সামগ্রিক মাত্রা (W x L x H)
	1x50 kVA ট্রান্সফরমার সহ S/S এর জন্য	মিমি/মিমি/মিমি		3000x1850x2150
	■ 1x100 kVA ট্রান্সফরমার সহ S/S এর জন্য	মিমি/মিমি/মিমি		3000x1850x2150
	1x160 kVA ট্রান্সফরমার সহ S/S এর জন্য	মিমি/মিমি/মিমি		3000x1850x2150
	• 1x250 kVA ট্রান্সফরমার সহ S/S এর জন্য	মিমি/মিমি/মিমি		3000x1850x2150
	সামগ্রিক ওজন
	■ 1x50 kVA ট্রান্সফরমার সহ S/S এর জন্য	কেজি		1000 কেজি।
	■ 1x100 kVA ট্রান্সফরমার সহ S/S এর জন্য	কেজি		1000 কেজি।
	■ 1x160 kVA ট্রান্সফরমার সহ S/S এর জন্য	কেজি		1000 কেজি।
	■ 1x250 kVA ট্রান্সফরমার সহ S/S এর জন্য	কেজি		1000 কেজি।

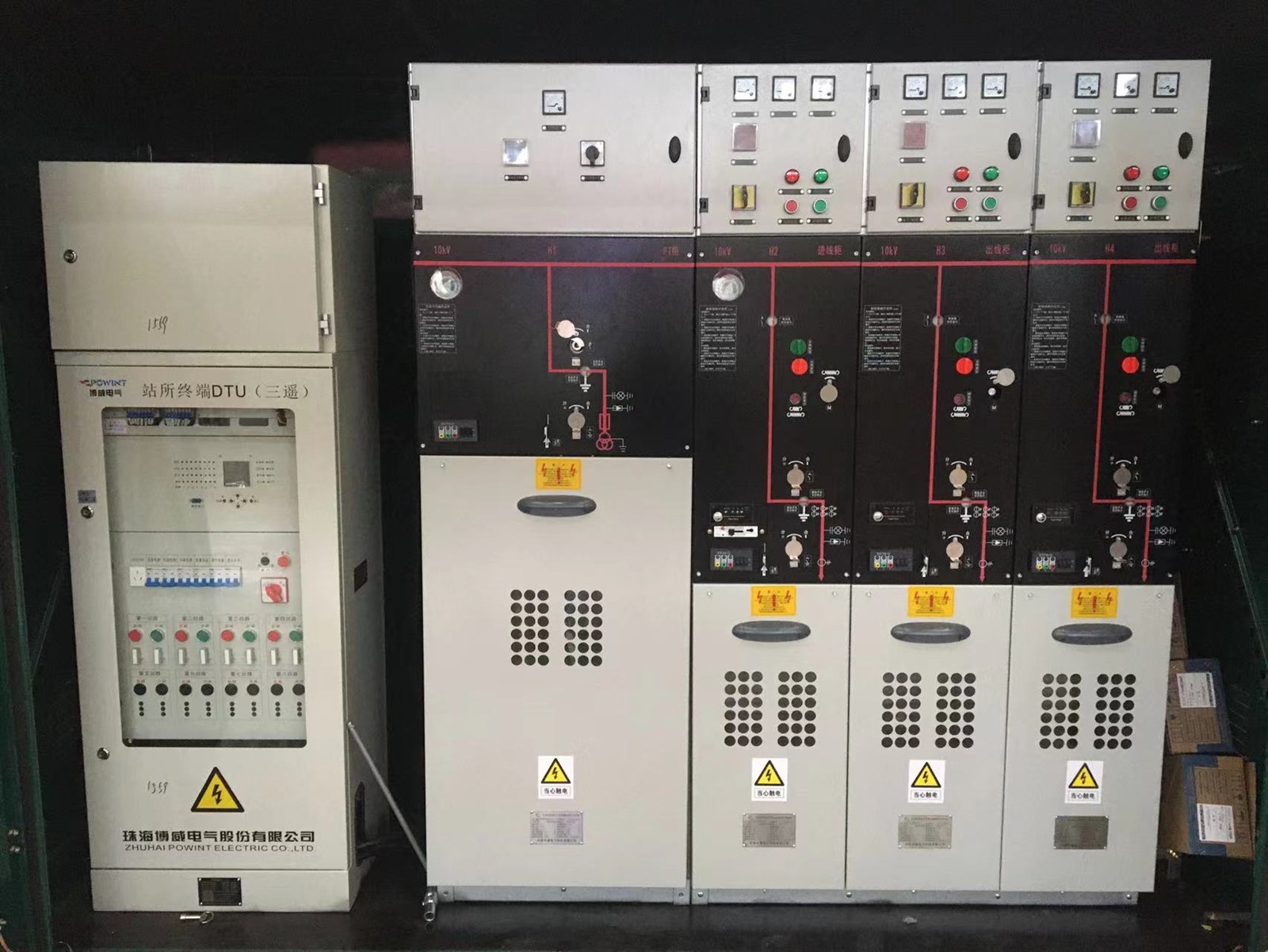

1.6.1	20 কেভি সুইচগিয়ার সরঞ্জাম
	প্রস্তুতকারক	-		Chnt / সমতুল্য
	টাইপ	-		ইনডোর আরএমইউ



যদি আরো বিস্তারিত প্রয়োজন হয়, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন
